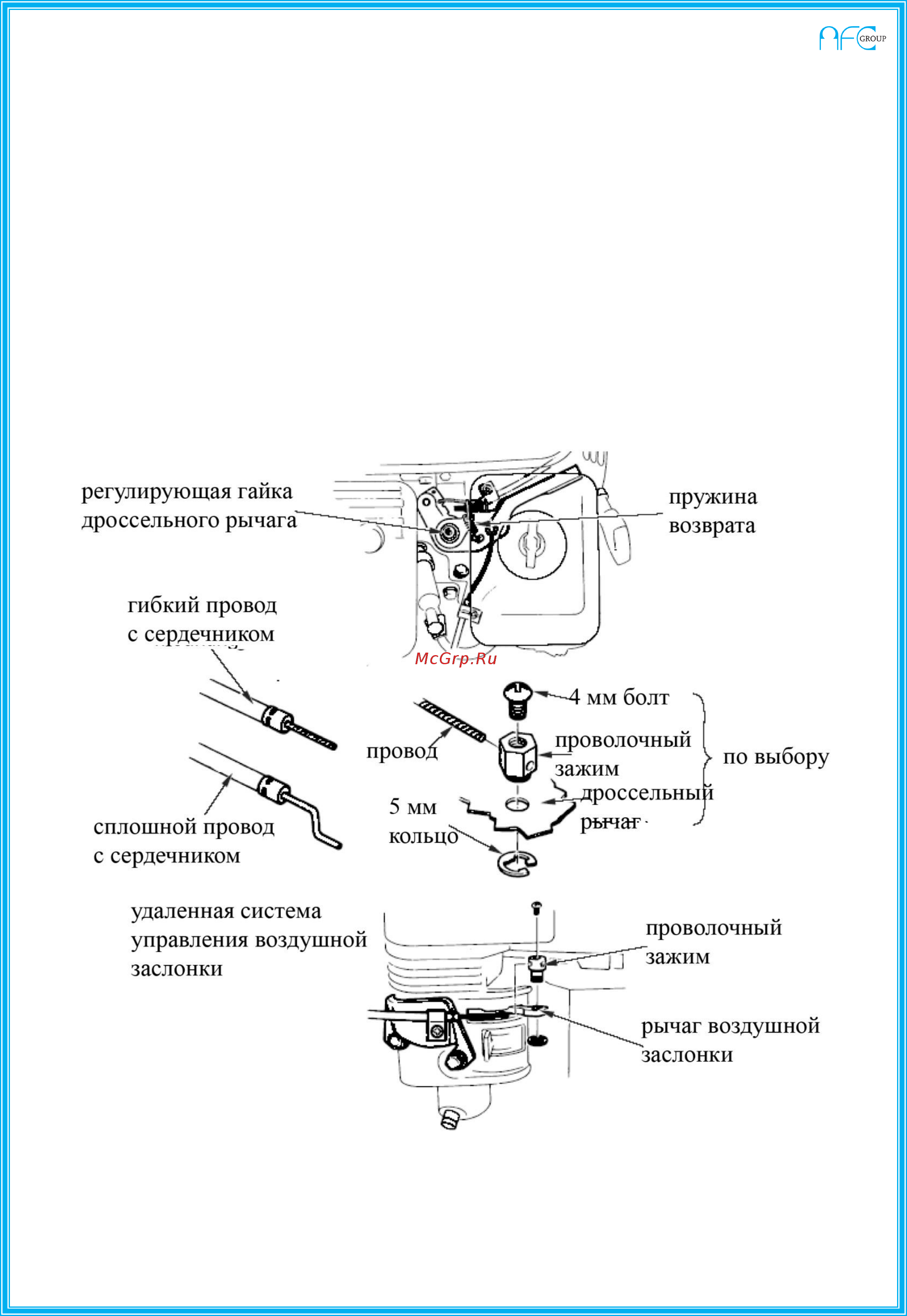

Удаленная система контроля
Дроссельный рычаг и рычаг управления воздушной заслонкой оснащены
отверстиями для дополнительных проводов. На следующих иллюстрациях
показана установка сплошного, гибкого и оплетенного проводов кабеля. Если вы
используете гибкий или оплетенный провод кабеля, добавьте пружину возврата,
как показано.
Необходимо ослабить самоконтрящуюся гайку дроссельного рычага, когда вы
пользуетесь дистанционным дросселем.
120F, 160/200F(D), 160/200F(D)-B, 160/200F(D)-C:
Удаленная система управления дроссельной системой
30
