Proto-X Proto AHD-1B-EH10F36IR [3/3] Страница 3

краткое руководство

Пункт

BLC (компенсация задней засветки)

INTENSITY (LOW/HIGH/MIDDLE) (интенсивность, 3 предустановки)

BRIGHTNESS (LOW/HIGH/MIDDLE) (яркость, 3 предустановки)

SHUTTER SPEED 1/50-1/100000 (скорость затвора, диапазон)

AUTO (автоматический)

ATW1/ATW2/ATW3 (3 предустановки)

EXPOSURE

(экспозиция)

EXT (настройка перехода по датчику)

В TIME (0-100) (калибровка задержки перехода по датчику)

Авто GEN (настройка автоперехода между режимами)

В CTRL (0-100)

SYSTEM

(настройка системы)

DAY2NIGHT (0-100) (задержка перехода день-ночь)

NIGHT2DAY (0-100) (задержка перехода ночь-день)

TV SYSTEM (ТВ система)

PAL/NTSC

MODE (ON/OFF) (вкл/выкл компенсации)

MODE (MOSAIC/DEF COLOR) (выбор цвета зоны - мозаика или цвет)

BAD PIXEL

(компенсация

«залипших» пикселей)

DEF COLOR (1-15) (цвет зоны)

SELECT (1/4) (выбор зон, до 4)

BACK/NEXT/SAVE/EXIT (назад/следующий/сохранить/выход)

PRIVACY MASK

(приватные маски)

ВЫХОД

краткое руководство

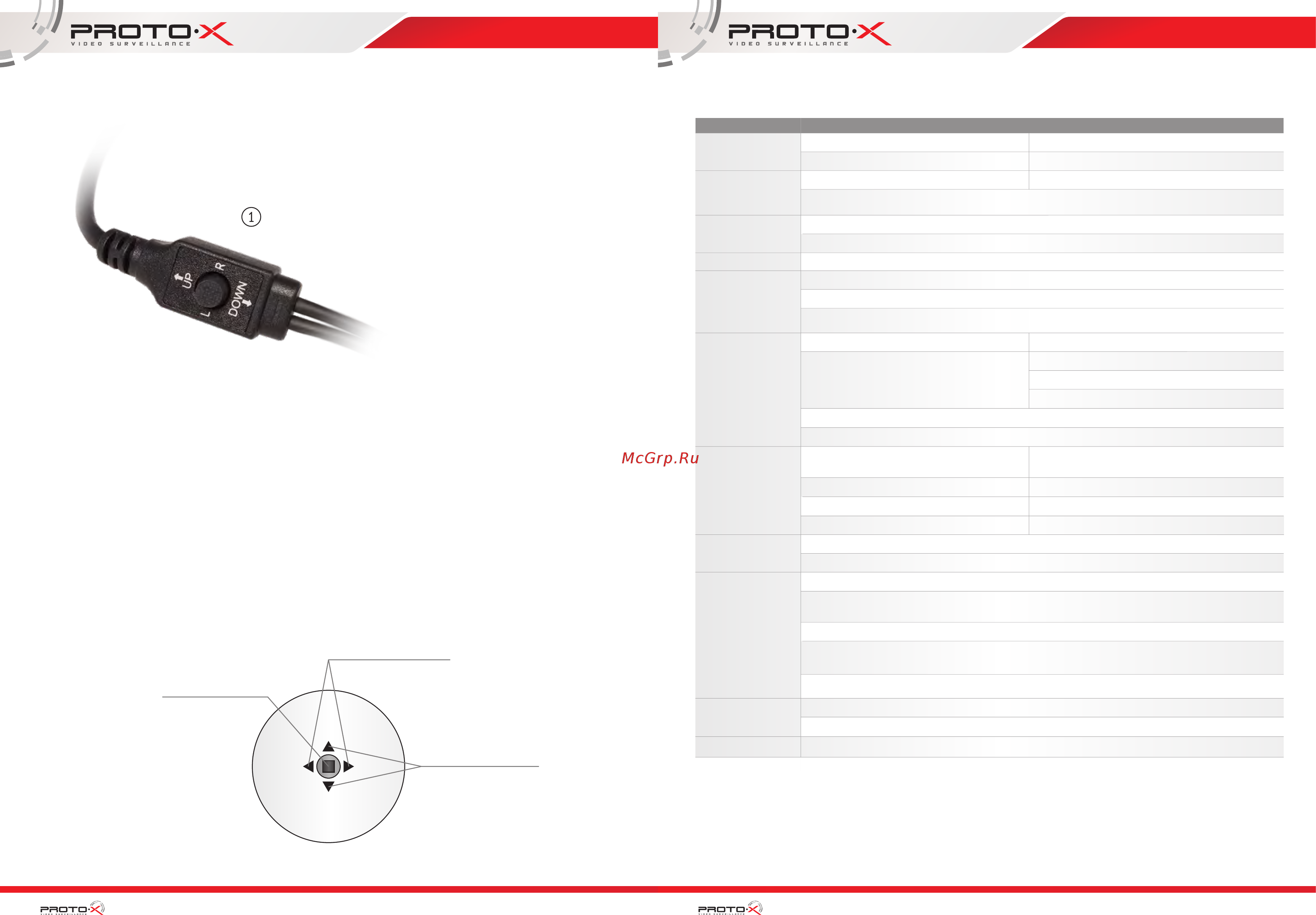

ОПИСАНИЕ ПУНКТОВ osd-МЕНЮ

Параметр

G AE

MANUAL (ручной)

MODE (ON/OFF) (вкл/выкл АРУ)

INTENSITY (LOW/HIGH/MIDDLE) (интенсивность, 3 предустановки)

AWB (автобаланс белого)

SHARPNESS (0-100), HDNR (0-100), CONTRAST (0-100), SATURATION (0-100) (четкость, шумоподавление, контрастность и насыщенность)

R GAIN (0-100), G GAIN (0-100), B GAIN (0-100)

DAY&NIGHT

режимы день/ночь

BLACKWHITE (всегда черно-белое)

COLOR (всегда цветное)

LANG (язык меню)

TV GAMMA (LOW/HIGH/MIDDLE)

ENG/CH (английский/китайский)

Вкл. ч/б изображение постоянно

Вкл. цветное изображение постоянно

SWITCH (ON/OFF) (вкл/выкл масок)

RANGE (вход в меню настройки масок)

MODE (ON/OFF) (вкл/выкл компенсации засветки)

BLACKNESS (0-100) (уровень черного, в диапазоне)

Доступ к экранному меню и на-

вигация по нему производятся с

помощью кнопок, расположен-

ных на корпусе камеры под за-

щитной крышкой.

Кнопки доступа к экран-

ному меню (OSD)

Для входа в экранное меню нажмите центральную кнопку джойстика. Для переключения режимов работы

AHD-M, CVBS, CVI, TVI, необходимо отключить питание камеры, нажать и удерживать кнопку джойстика в

соответствующую сторону, включить питание. Режим CVBS не включается из режима TVI.

AHD-M - джойстик в положение «вверх» CVBS - джойстик в положение «вправо»

CVI - джойстик в положение «вниз» TVI - джойстик в положение «влево»

В режиме TVI джойстик работает по алгоритму: середина не активна; вниз - «ввод» (вход в меню); вверх -

перемещение «вверх», влево - перемещение «вверх»; вправо - перемещение «влево».

После монтажа камеры и перед настройкой ее параметров произведите настройку угла обзора и

фокусировку камеры на том объекте, за которым камера будет производить наблюдение. Настройка угла обзора и

фокуса производится двумя кольцами на корпусе камеры, как показано на рисунке выше.

Выбор пункта меню

Перемещение по меню

Изменение выбранного

пункта меню

НАСТРОЙКА osd МЕНЮ

Изготовлено в России Изготовлено в России

SHUTTER MODE

(электронный затвор)

AGC

(автоматическая

регулировка усиления)

IMAGE ADJ

(настройка изображения)

PARA I (0-100), PARA V (0000/AA55)

TV BRIGHT (LOW/HIGH/MIDDLE)

INTENSITY (LOW/HIGH/MIDDLE) (интенсивность, 3 предустановки)

HLC

(компенсация засветки)

Примечание: В зависимости от модификации оборудования, некоторые настройки OSD могут не вызвать изменений. Производитель

оставляет за собой право без предварительного уведомления вносить в данный документ изменения, связанные с улучшением

оборудования и программного обеспечения, или при выявлении опечаток и неточностей. Все подобные изменения вносятся в новую

редакцию технического паспорта устройства. Приведенные иллюстрации используются в качестве примера и могут

отличаться от реального внешнего вида устройства.
