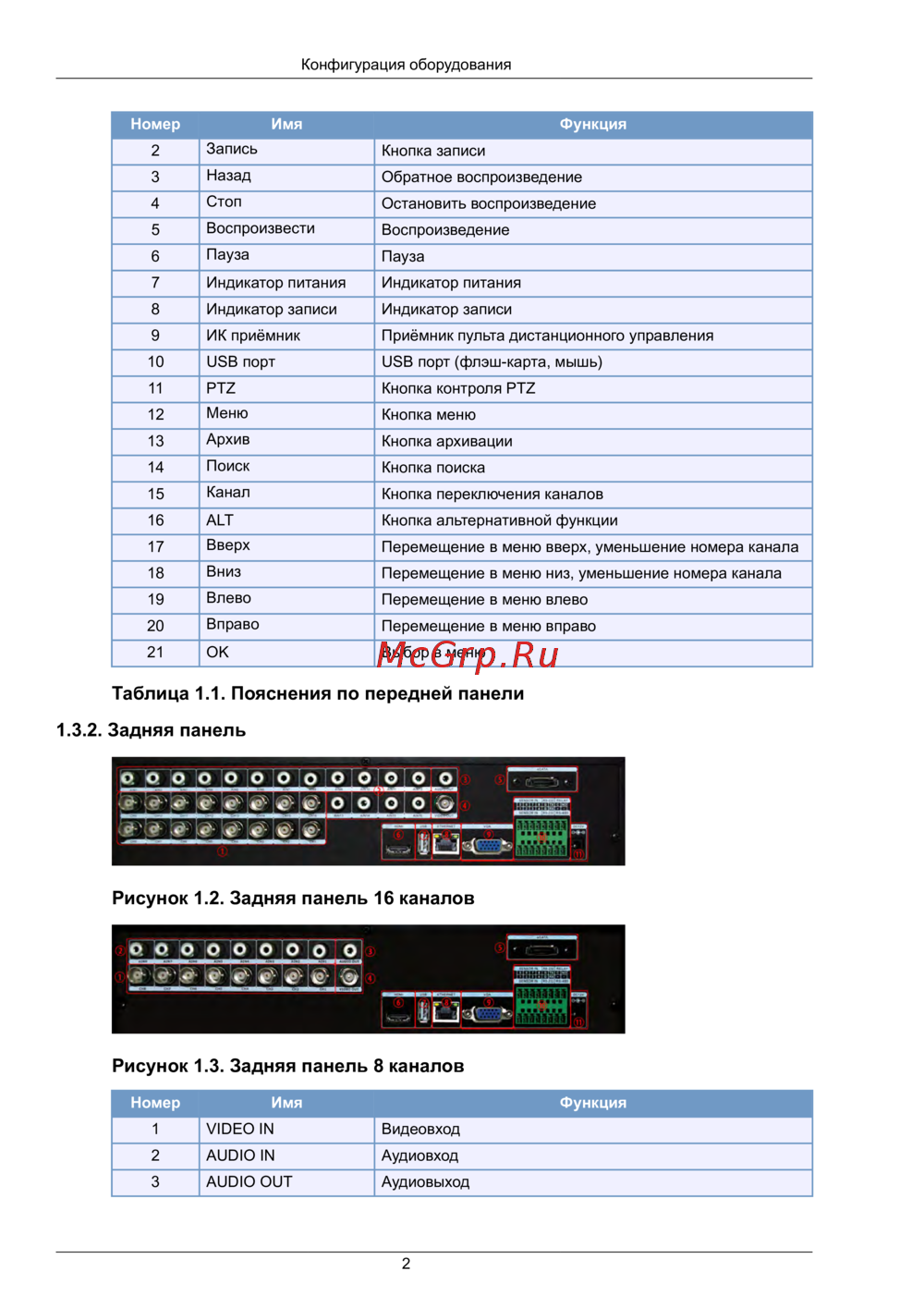

Конфигурация оборудования Номер Имя Функция 2 Запись Кнопка записи 3 Назад Обратное воспроизведение 4 Стоп Остановить воспроизведение 5 Воспроизвести Воспроизведение 6 Пауза Пауза 7 Индикатор питания Индикатор питания 8 Индикатор записи Индикатор записи 9 ИК приёмник Приёмник пульта дистанционного управления 10 USB порт USB порт флэш карта мышь 11 PTZ Кнопка контроля PTZ 12 Меню Кнопка меню 13 Архив Кнопка архивации 14 Поиск Кнопка поиска 15 Канал Кнопка переключения каналов 16 ALT Кнопка альтернативной функции 17 Вверх Перемещение в меню вверх уменьшение номера канала 18 Вниз Перемещение в меню низ уменьшение номера канала 19 Влево Перемещение в меню влево 20 Вправо Перемещение в меню вправо 21 OK Выбор в меню Таблица 1 1 Пояснения по передней панели 1 3 2 Задняя панель Рисунок 1 2 Задняя панель 16 каналов Рисунок 1 3 Задняя панель 8 каналов Номер Имя Функция 1 VIDEO IN Видеовход 2 AUDIO IN Аудиовход 3 AUDIO OUT Аудиовыход 2
