Подготовка к работе

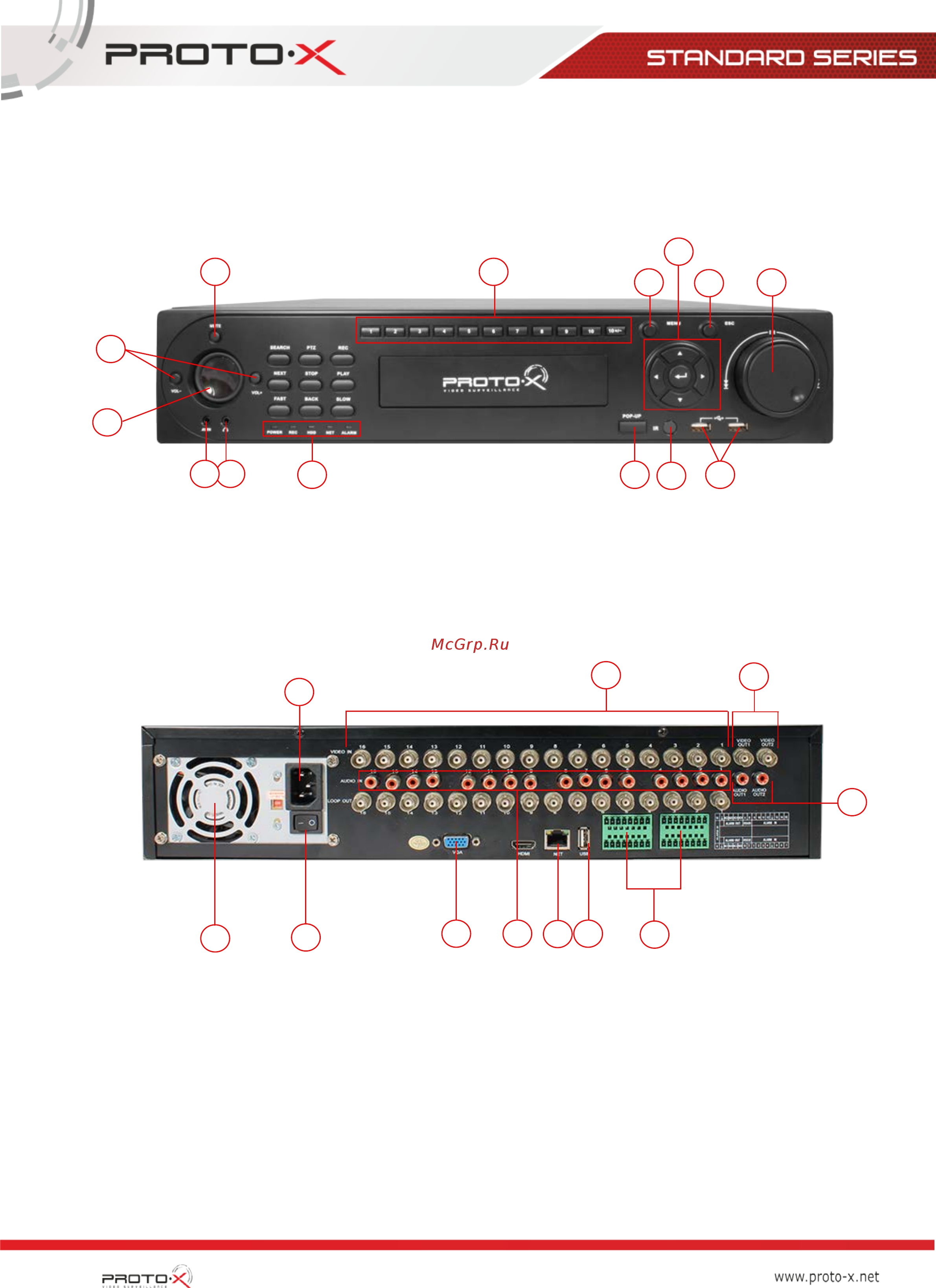

Передняя панель видеорегистратора PTX-M1616
1. Индикация подключения к сети LAN
2. Индикация режима записи
3. Индикация тревоги (не используется)
4. Индикация наличия жесткого диска
5. Индикация рабочего режима
6. MENU
7. ESC
8. 9. 10. 11. Навигационные клавиши
12. REC
13. SEARCH
Задняя панель видеорегистратора
1. Вентиляционное отверстие
2. Видеовыход для подключение монитора (VGA)
3. Видеовходы (VIDEO IN)
4. Видеовыходы (VIDEO OUT)
5. Аудиовыход (AUDIO OUTPUT)
6. Аудиовход (AUDIO IN)
7. LAN-порт (сетевой порт RJ45)
8. USB-порт
9. Кнопка включения/отключения питания
10. Интерфейс RS485, тревожные входы и
выходы
11. Разъем подключения питания АC 220В
1
2
3
4
5
6
7
8
9
11
10
1
2
4
5
3
6
7
8
9
10
11
12
13
14
- 4 -
