www.proto-x.net

№ Название Описание

16 STOP Остановка воспроизведения

17 MODE Переключение количества отображаемых каналов

18 PAUSE Постановка на паузу при воспроизведении

19 REC Ручная настройка записи

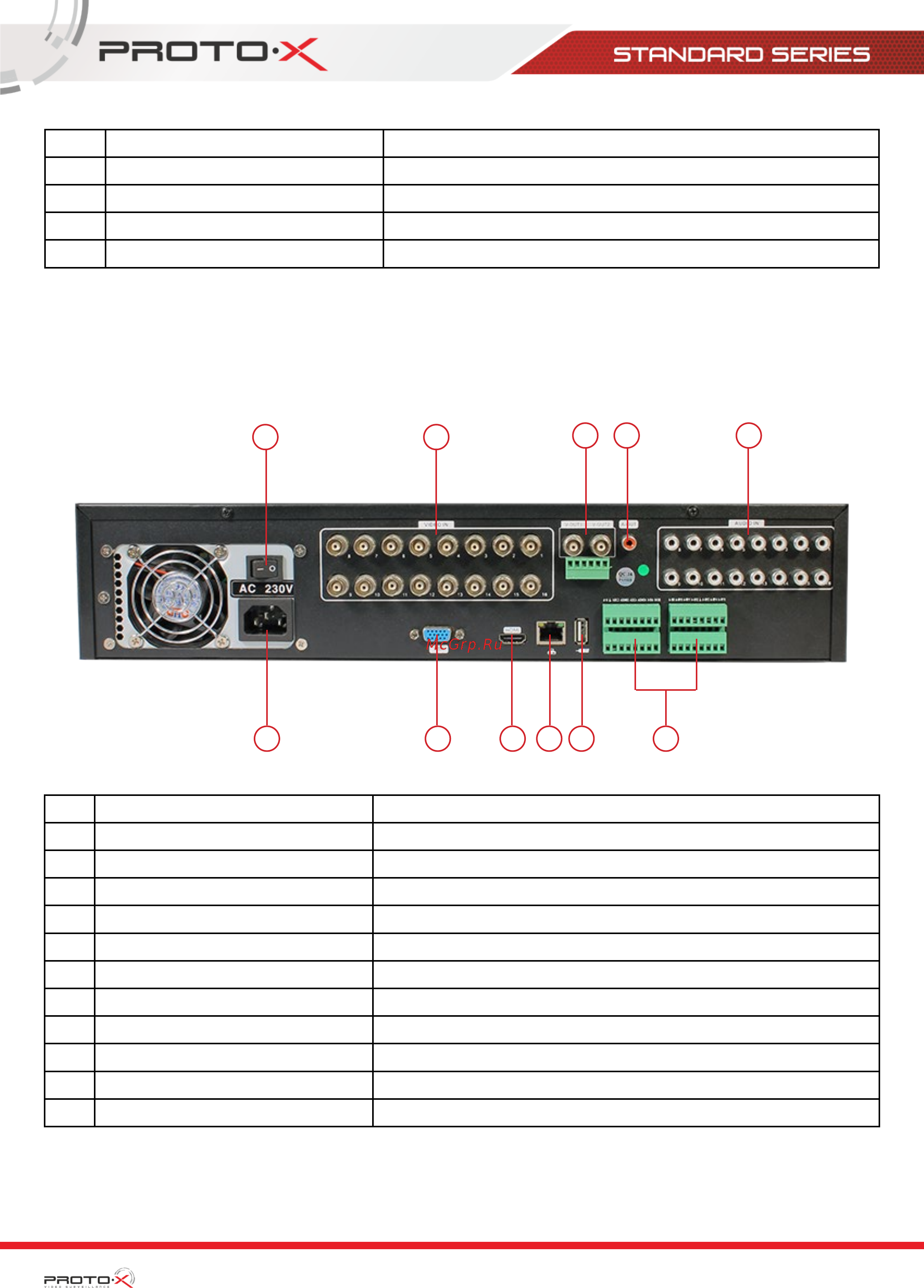

1.1.2 ЗАДНЯЯ ПАНЕЛЬ

В зависимости от модели количество и расположение разъемов может отличаться от представленного

ниже.

72 8 9

10 11

654

№ Разъем Описание

1 Button Кнопка включения питания

2 Разьем питания Для подключения кабеля питания

3 Video in Видеовходы для подключения камер

4 Video out / SPOT video Выходы на аналоговые мониторы

5 Audio out Аудио выход

6 Audio in Аудио входы для подключения микрофонов

7 VGA Разъем VGA для подключения монитора

8 HDMI Разъем HDMI для подключения монитора

9 Ethernet Разъем для подключения локальной сети

10 USB Разъем для подключения USB-устройства

11 Alarm in/out Разъем для подключения датчиков тревоги
