CTV CTV-IPR3108 SE [3/10] Разъемы и световая индикация передней панели

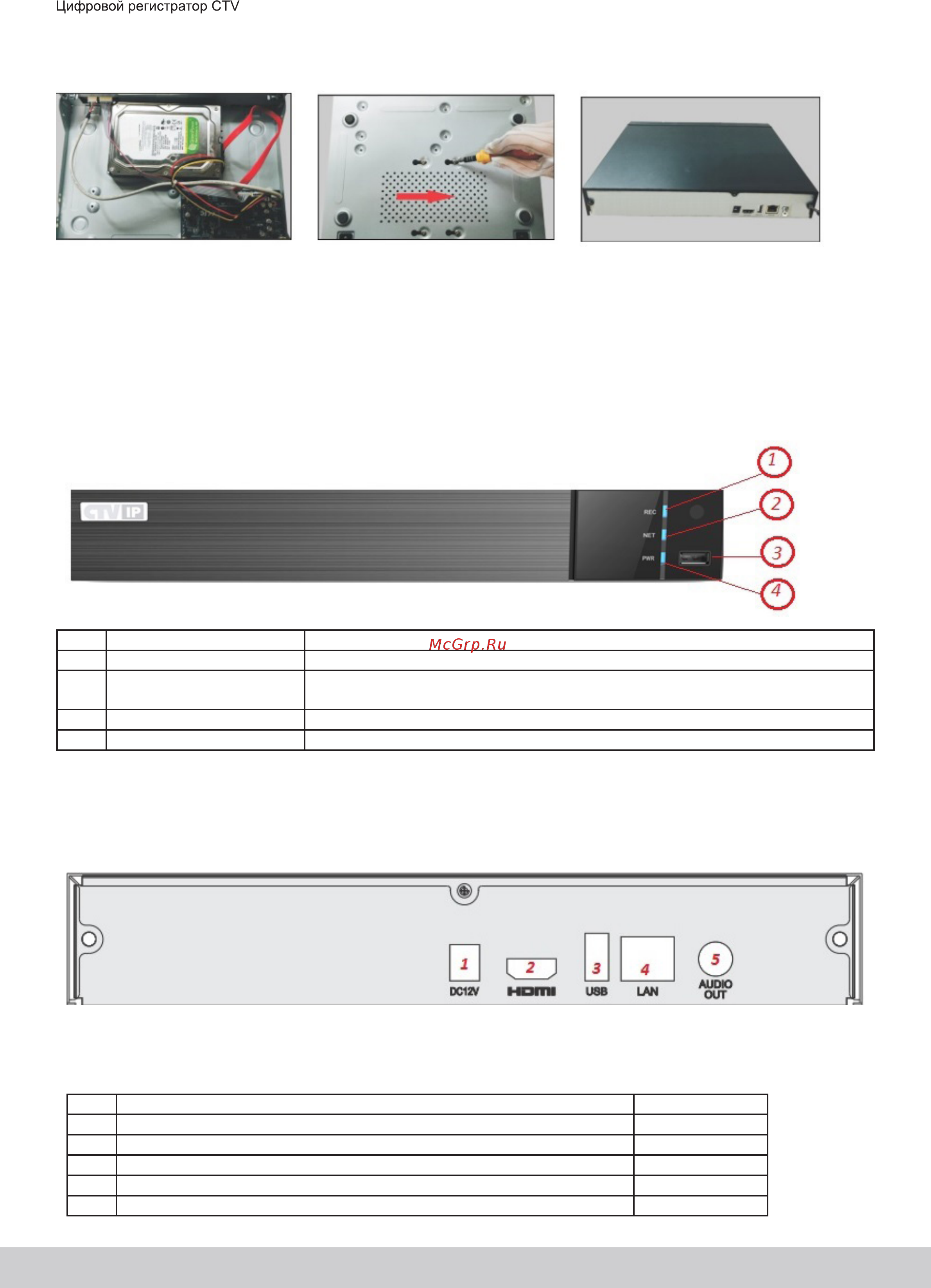

Шаг 2: придерживая жесткие диски, аккуратно переверните регистратор и закрепите их на дне корпуса устрой-

ства при помощи винтов. Затем подключите кабель данных и кабель питания и расположите их таким образом,

чтобы их не зажимало при закрытии верхней крышки устройства. Установите верхнюю крышку регистратора.

http://www.ctvcctv.ru

Примечание: пожалуйста, приобретайте жёсткие диски только у официальных представителей. Данная серия

регистраторов не поддерживает горячую замену жёстких дисков, поэтому подключайте кабель питания и данных

до подачи питания. Для ведения записи, необходимо отформатировать жёсткий диск, используя соответствую-

щий раздел меню регистратора. Во время длительной транспортировки устройства рекомендуется извлекать

жёсткий диск, чтобы предотвратить его возможное повреждение.

3. Разъемы и световая индикация передней панели

№ Название

Описание

1 Запись Свечение этого индикатора означает, что ведется запись.

2 Сеть

Свечение этого индикатора означает, что регистратор подключен к локаль-

ной сети.

3 Гнездо USB Используется для подключения USB -мыши и USB -накопителей

4 Питание Свечение этого регистратора означает, что на регистратор подается питание.

4. Коммутационные разъёмы задней панели

№ Наименование и тип разъёма Количество

1 Разъём питания DC 12 В 1

2 Видеовыход HDMI для подключения монитора 1

3 Порт USB 2.0 для подключения мыши или накопителей 1

4 Подключение к Ethernet RJ-45 1

5 Аудиовыход RCA для подключения динамиков 1
