CTV CTV-IPR1204 E [10/76] Подключения

www.ctvcctv.ru

Выход видео HDMI для подключения монитора

Клеммы 4-х тревожных входов (Alarm) , общая клемма земля (GND)

Вход аудио RCA для подключения микрофона (интерком)

Выход аудио на усилитель

Клеммы интерфейса RS-485 для подключения PTZ устройств (A- Tx+; B- Tx-)

Клеммы тревожного выхода (NO, COM,)

1.4 Подключения

Видео



К регистраторам могут быть подключены IP видеокамеры следующих разрешений: 3 Мп,

1080P, 960P, 720P, D1 x 25-30 кад\сек.

К имеющимся видеовыходам D-SUB (VGA) и HDMI могут быть подключены мониторы как

одновременно, так и независимо друг от друга.

Аудио

Для подключения сигналов аудио служат гнезда RCA. К входам аудио могут быть

подключены микрофоны или другие устройства, улавливающие звук.

К выходу аудио могут быть подключены головные телефоны, внешний усилитель и т.д.

Тревога

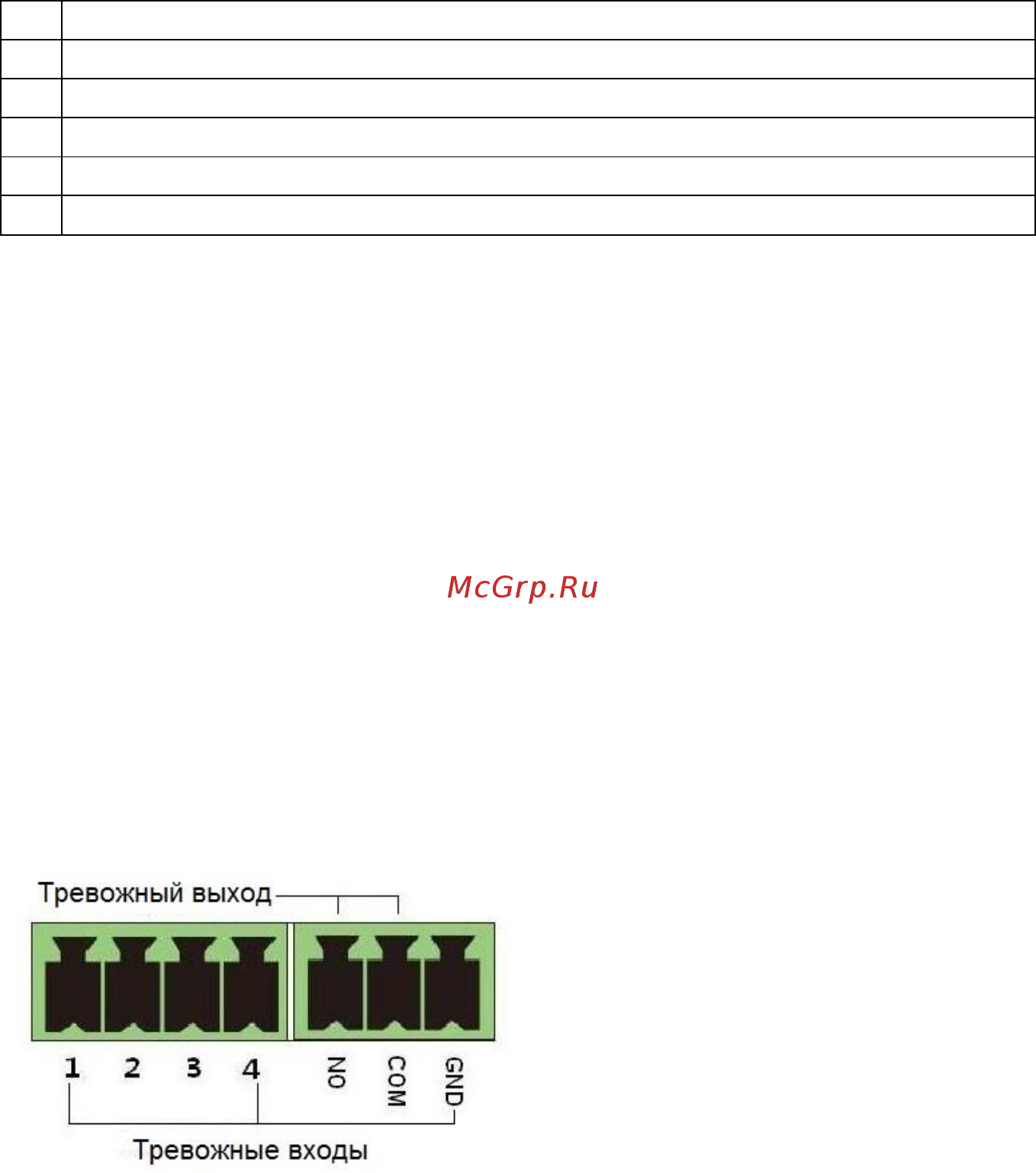

Клеммы тревожных входов и тревожного выхода регистратора выглядят так:

Регистратор имеет входы для подключения тревожных контактов. Тип тревожных

контактов NO (нормально разомкнутые) или NC (нормально замкнутые) указывается при

программировании регистратора. Тревожные входы регистратора рассчитаны на

подключение к «сухим» (без напряжения) контактам датчика тревоги. Подключение

происходит по схеме:
