Приборы ультразвуковые УКС-МГ4 (УКС-МГ4С)

______________________________________________________________________________________________________________________

СКБ СТРОЙПРИБОР Челябинск

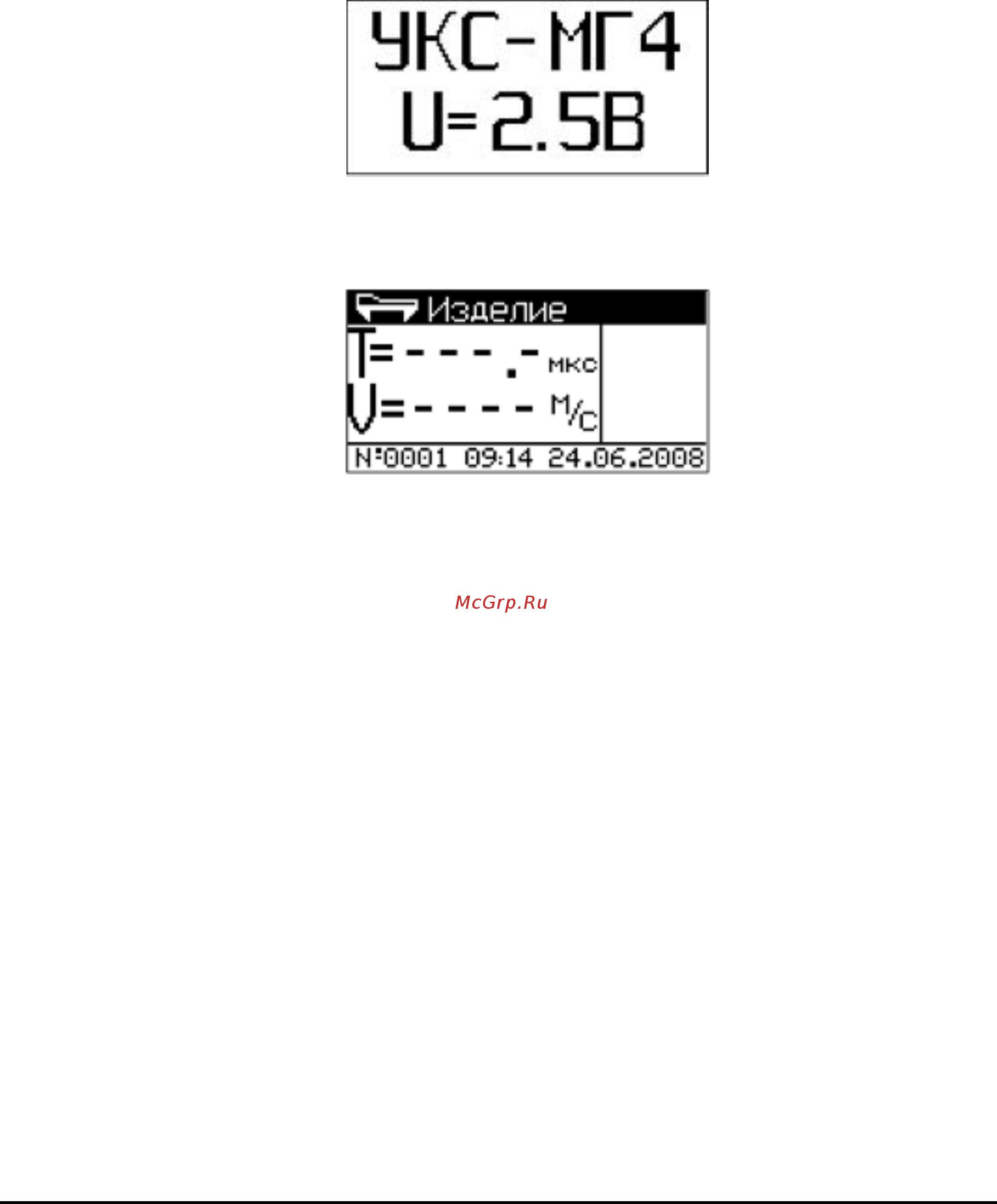

разъем излучателя. Включить питание однократным нажатием

кнопки ВКЛ, при этом на дисплее кратковременно высвечивается

тип прибора и напряжение на батарее:

после чего прибор устанавливается в режим измерений

«Измерение Т и V», «Поверхностное прозвучивание»:

2.3.1.2 Для маркировки измерений видом контролируемого из-

делия, нажатием клавиши ВВОД активировать верхнюю строку

дисплея, клавишами «, » выбрать вид изделия из ряда:

 балка;

 наружная стена;

 ферма;

 колонна;

 внутренняя стена;

 полы;

 фундаментный блок;

 плита;

 свая.

 стяжка;

 ригель;

после чего подтвердить выбор клавишей ВВОД.

2.3.1.3 Установить прибор на контролируемый объект обоими

ПЭП, стараясь держать его так, чтобы плоскость, в которой распо-

ложены ПЭП, была перпендикулярна поверхности объекта. Сила

прижима ПЭП к объекту контроля должна составлять 5-7 кг.

Сразу после касания преобразователей поверхности объекта

контроля прибор переходит из ждущего состояния, с редкими по-

сылками зондирующих импульсов, в активное состояние, характе-

ризующееся частыми посылками зондирующих сигналов с выдачей

на дисплей результатов измерений. Дисплей прибора имеет вид,
