Приборы ультразвуковые УКС-МГ4 (УКС-МГ4С)

______________________________________________________________________________________________________________________

СКБ СТРОЙПРИБОР Челябинск

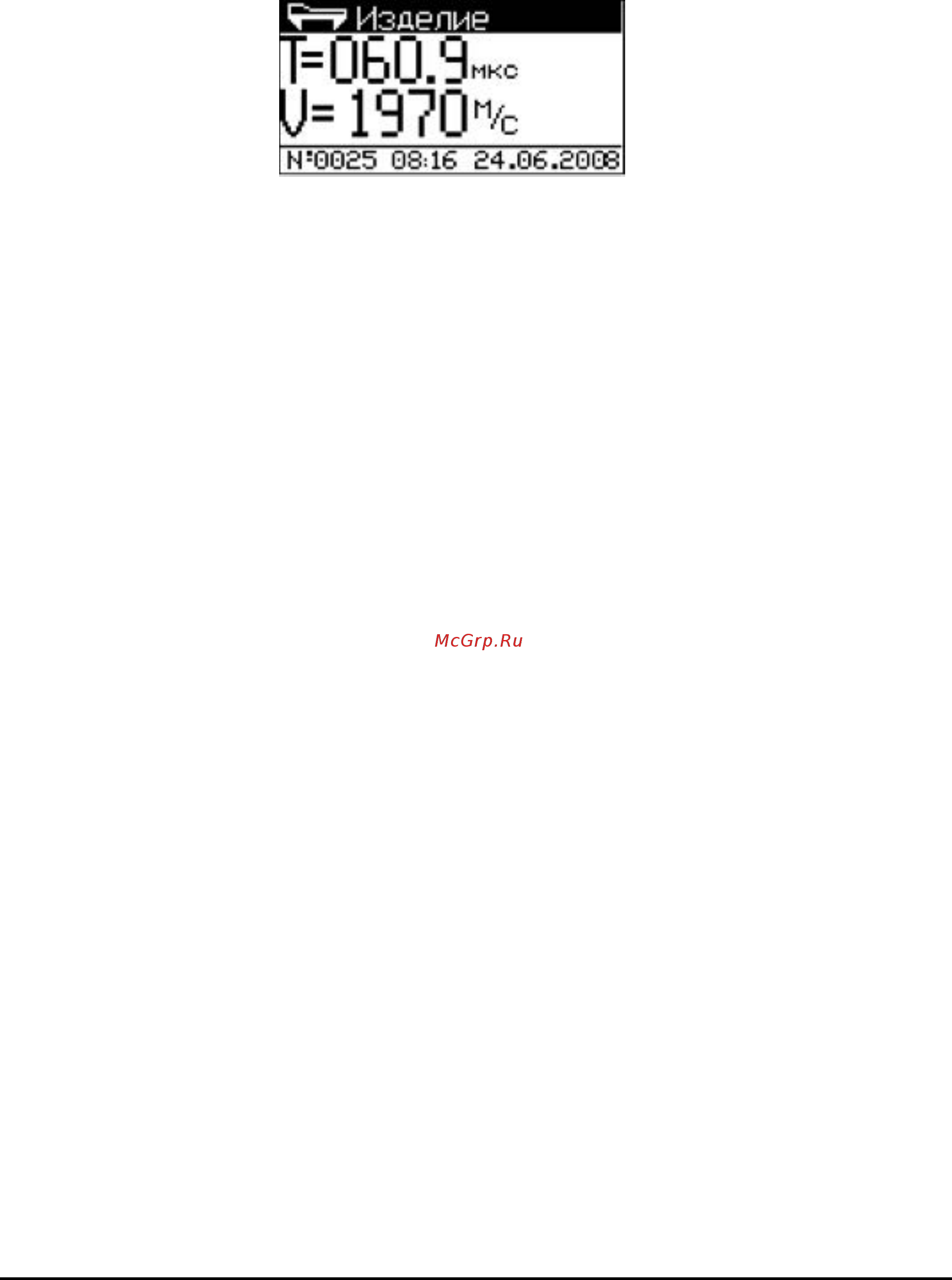

Прибор индицирует время Т прохождения УЗК через

исследуемый объект и скорость V УЗК по фиксированной базе. В

верхней части дисплея выводится пиктограмма, соответствующая

режиму поверхностного прозвучивания, и наименование

контролируемого изделия. В нижней части дисплея выводятся

номер и время измерения.

Результаты измерений могут быть занесены в Архив, для чего

необходимо нажать кнопку ВВОД.

Для смены типа изделия необходимо снять прибор с

поверхности изделия, подождать около пятнадцати секунд пока с

дисплея не исчезнут цифры результата измерения (или дважды

нажать кнопку РЕЖИМ), после чего выполнить действия по п.

2.3.1.2.

2.3.2 Порядок работы в режиме измерений «Измерение Т и V»,

«Сквозное прозвучивание» (Только для прибора УКС-МГ4С)

2.3.2.1 Выключить прибор однократным нажатием кнопки

ВКЛ. Подключить к электронному блоку выносные ПЭП,

предварительно удалив заглушку с разъема излучателя.

2.3.2.2 Нанести на рабочие поверхности выносных ПЭП

консистентную смазку в качестве которой можно использовать

технический вазелин, тавот, солидол и т. п. На поверхность

контролируемого объекта следует также нанести небольшое

количество смазки. Перед нанесением смазки поверхность объекта

контроля в местах установки ПЭП следует очистить от грязи, пыли

и мелких камней.

2.3.2.3 Включить питание однократным нажатием кнопки

ВКЛ, при этом на дисплее кратковременно высвечивается тип
