Приборы ультразвуковые УКС-МГ4 (УКС-МГ4С)

______________________________________________________________________________________________________________________

СКБ СТРОЙПРИБОР Челябинск

соответствующая режиму сквозного прозвучивания и

наименование контролируемого изделия. Для изменения типа

изделия необходимо снять выносные ПЭП с поверхности изделия,

подождать около пятнадцати секунд пока с дисплея не исчезнут

цифры результата измерения (или дважды нажать кнопку

РЕЖИМ), кнопкой ВВОД возбудить мигание поля верхней строки

дисплея. Просмотр типов изделий производится кнопками  (),

фиксация кнопкой ВВОД. В нижней части дисплея выводятся

время и номер измерения.

В приборе установлена дополнительная функция позволяющая

определять амплитуду принимаемого сигнала в дБ. Данная

функция позволяет выявлять скрытые дефекты бетона в виде

трещин или пустот теневым методом. Если в бетоне имеется какая

либо неоднородность размерами более длины волны (40  60 мм),

то при сквозном прозвучивании ультразвук частично отражается от

этой неоднородности в результате чего амплитуда сигнала

уменьшается.

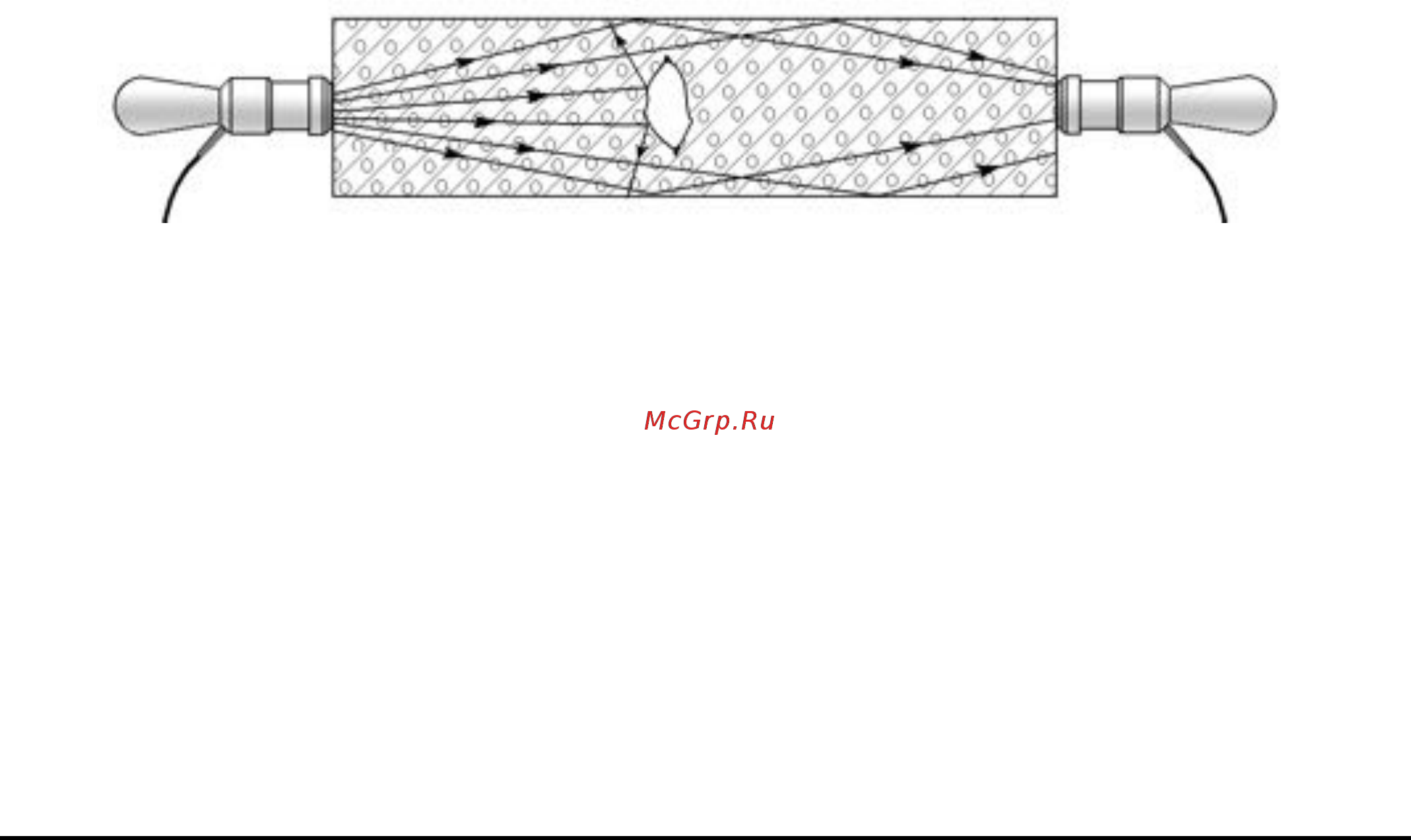

Рисунок 2 – Определение дефекта в бетоне теневым методом.

Сравнивая значение амплитуды сигнала, полученные на

различных участках бетонной конструкции, по уменьшению

амплитуды сигнала можно выявить участки содержащие дефект.

В приборе, снабженном функцией измерения амплитуды

сигнала, при нажатии на кнопку  () на дисплее отобразится

время прохождения УЗК через исследуемый объект Т и значение
