нического колебания от границы раздела сред с разными физиче-

скими свойствами.

Сейсмоприемник закрепляется на конце сваи, включается ре-

жим регистрации и производится механическое воздействие мо-

лотком вдоль оси сваи для возбуждения продольной волны.

1 – электронный блок

2 – молоток

3 – сейсмоприемник

4 – разъем для подключения

первого сейсмоприемника

5 – разъем для подключения

второго сейсмоприемника

6 – разъем для подключения

молотка

7 – разъем USB

8 – разъем для зарядного устрой-

ства

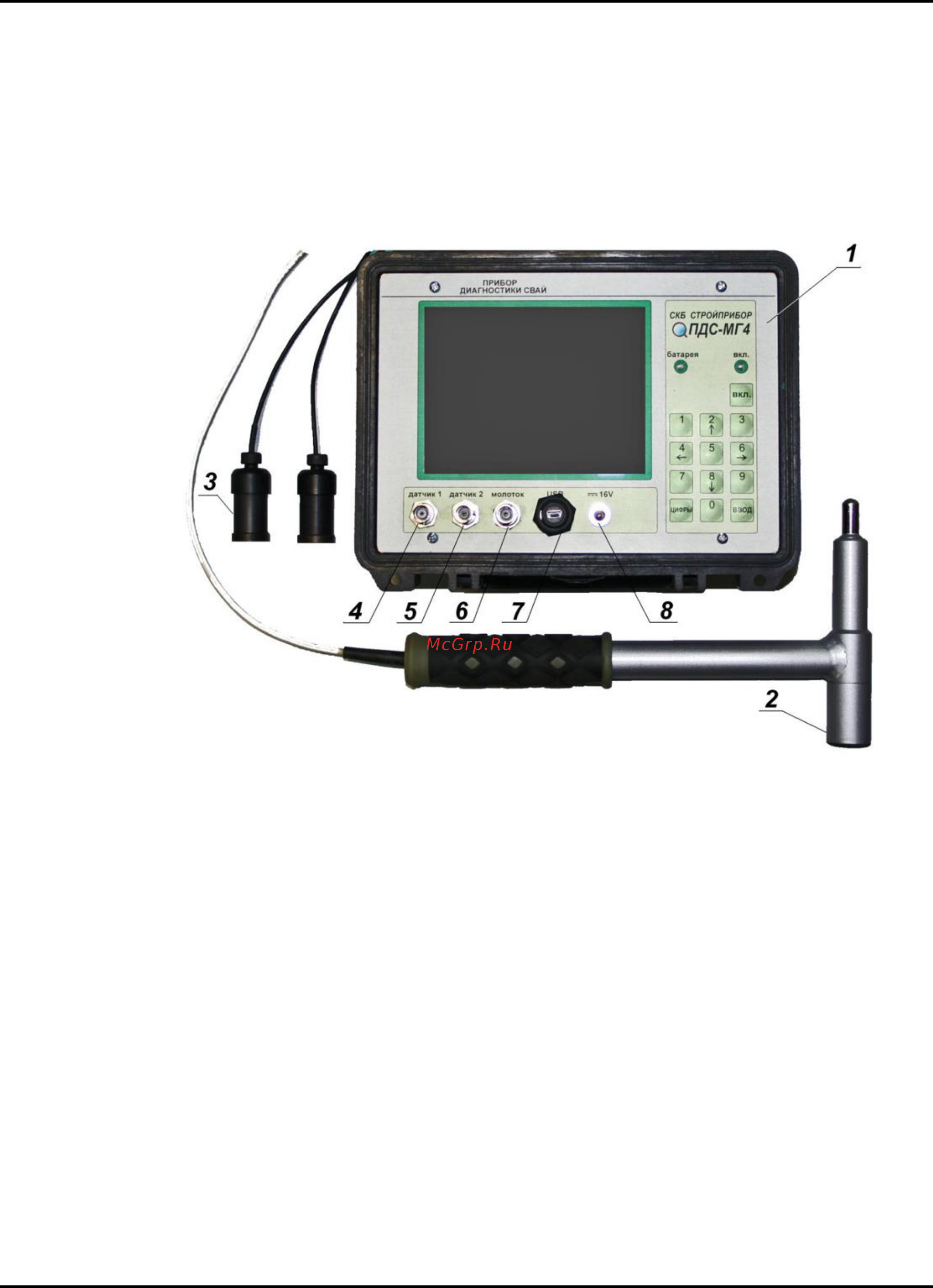

Рисунок 1 – Прибор диагностики свай ПДС-МГ4.

Волна, отражаясь от конца сваи, возвращается к сейсмопри-

емнику. Прибор, регистрирует сигнал, по которому осуществляет-

ся измерение времени между начальным воздействием и отражен-
