двумя каналами, с.

Точность вычислений обусловлена периодом квантования,

который определяется по формуле:

кв



где Т

кв

− период квантования, мс;

− частота дискретизации, Гц.

Скорость распространения продольной волны упругих коле-

баний в свае является величиной известной для свай разного типа.

Отклонения от известного значения скорости составляют не более

5 %, что определяет погрешность определения длины сваи.

При ударном воздействии в свае возникают собственные ко-

лебания, частота которых зависит от геометрических размеров

сваи и глубины залегания дефектов. В приборе предусмотрен ре-

жим спектральной обработки сигнала, при помощи которого мож-

но проводить диагностику сваи по спектру колебаний.

1.4.2 На лицевой панели электронного блока размещен ЖК

дисплей и клавиатура, состоящая из тринадцати клавиш: ВКЛ

(окрашена в красный цвет), цифровых клавиш 0 – 9, ЦИФРЫ и

ВВОД. Цифровые клавиши имеют дополнительные обозначения:

2 - ; 8 - ; 4 - ; 6 - .

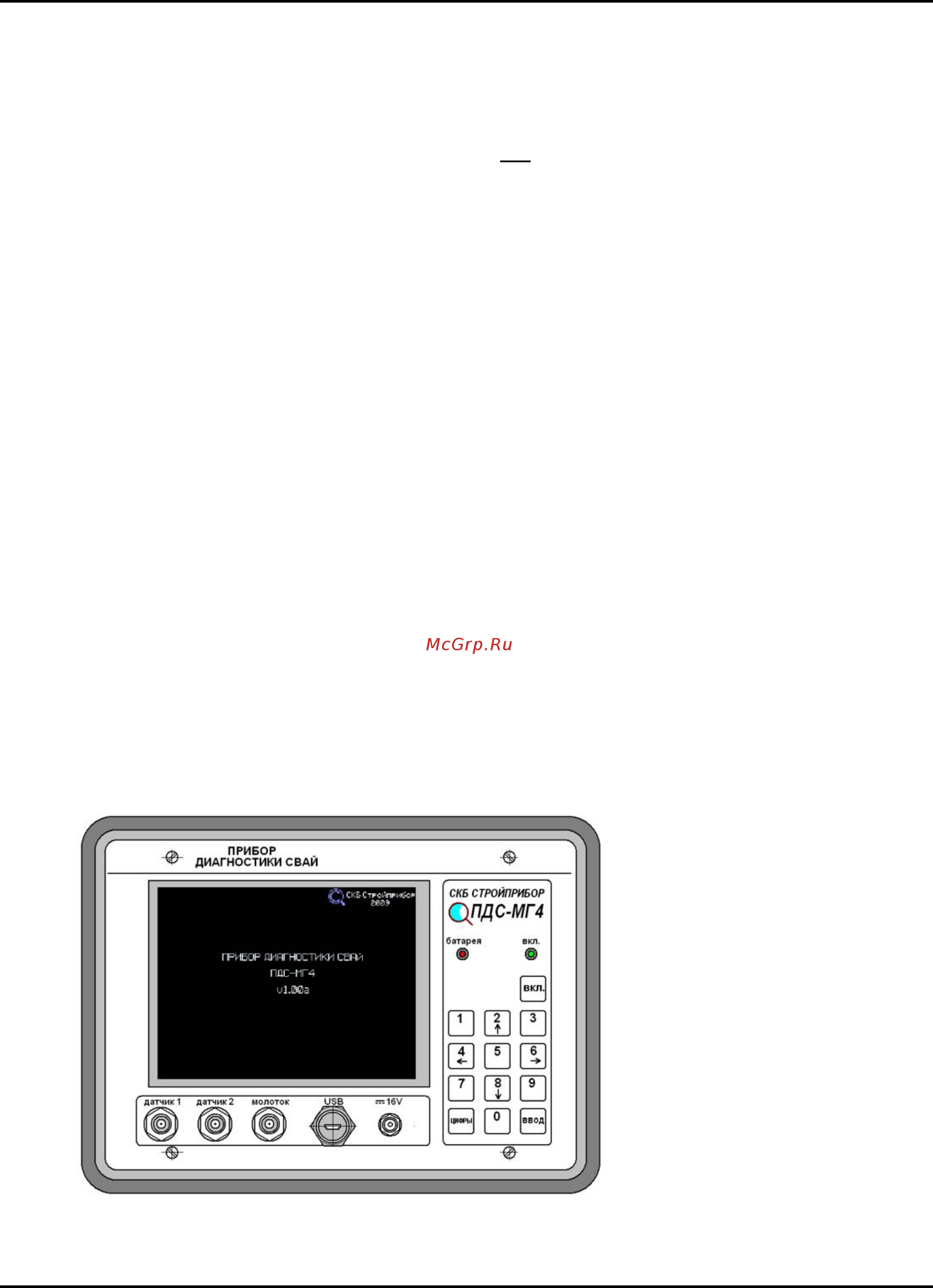

Рисунок 3 – Лицевая панель электронного блока ПДС-МГ4
