Динамометры электронные ДМ - МГ4
СКБ СТРОЙПРИБОР Челябинск
17

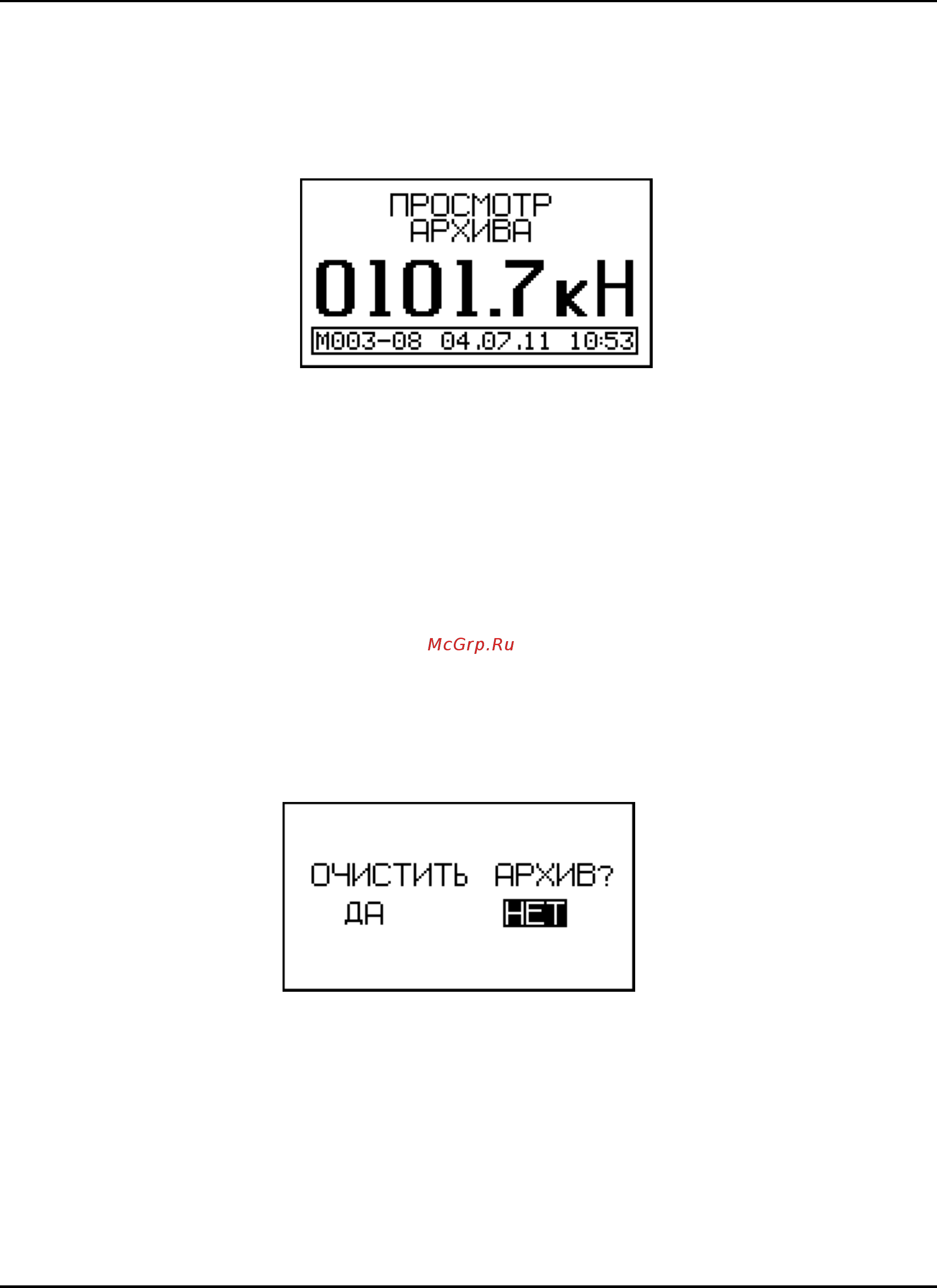

2.3.1 Для просмотра содержимого архива нажатием кнопки
РЕЖИМ войти в основное меню к экрану (1), нажатием кнопок
и установить мигающее поле на пункт «Архив» и нажать кнопку
ВВОД. Дисплей при этом имеет вид:
(9)
Примечание – при просмотре архива имеется возможность
быстрого перехода на требуемый ряд нагружения. Для перехода
необходимо нажать и удерживать в течение двух секунд кнопку
и, после того, как замигает обозначение номера ряда, нажатием
кнопок и установить требуемый номер и зафиксировать кноп-
кой ВВОД. На дисплее отобразится первое записанное значение
силы в выбранном ряду. Просмотр последующих значений прово-
дится нажатием кнопки .
2.3.2 Для удаления содержимого архива необходимо нажать
кнопку ВВОД, после чего дисплей примет вид:
(10)
Перемещая инверсное поле на требуемый пункт, подтвердить
действие нажатием кнопки ВВОД.
2.3.3 Возврат из режима «Архив» к экрану (1) осуществляет-
ся нажатием кнопки РЕЖИМ.
