Измеритель степени пучинистости грунтов УПГ - МГ4.01/Н «Грунт»

СКБ СТРОЙПРИБОР Челябинск

1 3

1 – электронный блок 2 – термоконтейнер 3 – РХ

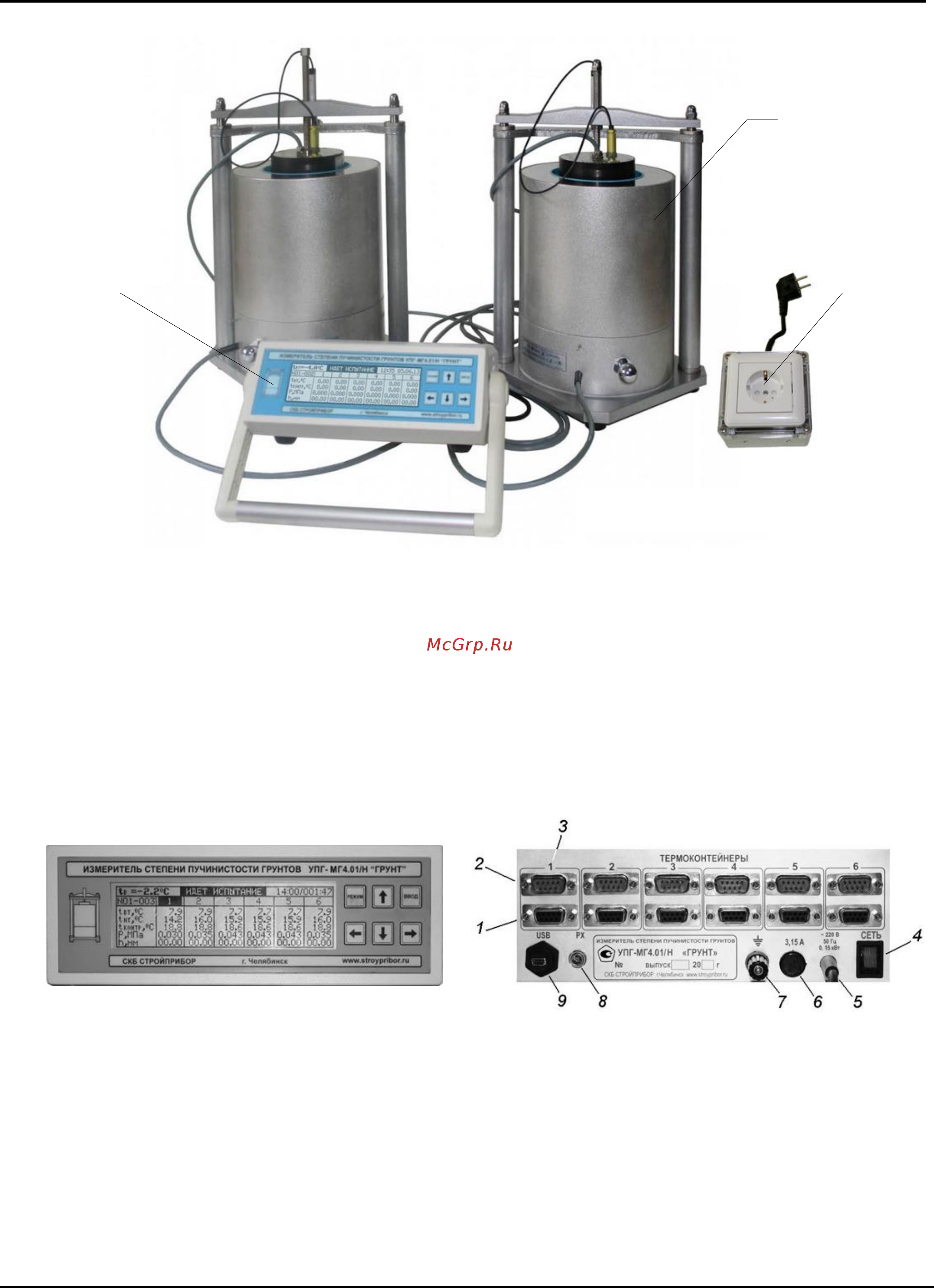

Рисунок 1.1 – Общий вид УПГ-МГ4.01/Н «Грунт» с двумя термоконтейнерами

1.4.2 Блок управления выполняет следующие функции: регулирование температуры в хо-

лодильной камере; преобразование сигналов с датчиков силы, температуры и перемещения и вы-

вод результатов измерений в единицах силы, температуры и длины на дисплей.

1.4.2.1 На лицевой панели блока управления (рисунок 1.2а) размещены дисплей и клавиатура

управления измерителем.

а) лицевая панель блока управления б) задняя панель блока управления

Рисунок 1.2 – Вид панелей блока управления

1.4.2.2 На задней панели блока управления (рисунок 1.2б) размещены: выход кабеля

сетевого питания (5), клемма заземления (7), держатель предохранителя (6), разъем для

подключения РХ (8), разъемы (3) для подключения термоконтейнеров 1, 2, 3, 4, 5, 6, для

подключения нижней термостатированной плиты (1), для подключения верхней термо-

статированной плиты (2), разъем для подключения кабеля USB связи с ПК (9) и клавиша включе-

ния питания (4).
