Измеритель степени пучинистости грунтов УПГ - МГ4.01/Н «Грунт»

СКБ СТРОЙПРИБОР Челябинск

1.4.3 Термоконтейнер (рисунок 1.3) состоит из верхней термостатированной плиты (далее –

верхняя термоплита), нижней термостатированной плиты (далее – нижняя термоплита), силовой ра-

мы, термоизолирующего кожуха, и обоймы для образца грунта, состоящей из пяти колец.

1 – винт нагружения

2 – силовая рама

3 – датчик перемещения

4 – зажим датчика перемещения

5 – верхняя термоплита

6 – термоизолирующий кожух

7 – нижняя термоплита

8 – основание силовой рамы

9 – рукоять

10 – датчик температуры окружающей среды

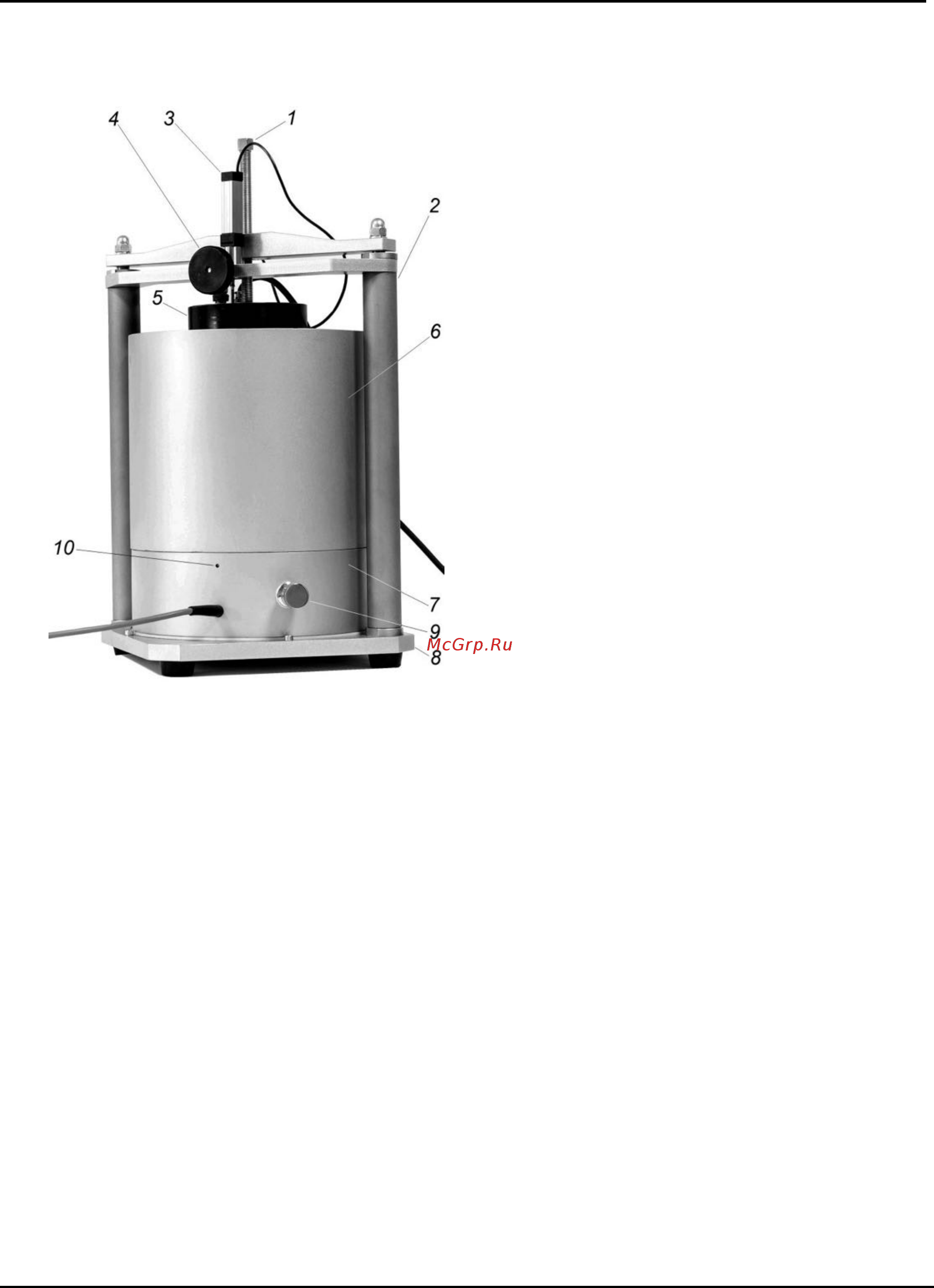

Рисунок 1.3 – Общий вид термоконтейнера

1.4.3.1 Нижняя термоплита (рисунок 1.4а) имеет: встроенный датчик температуры для из-

мерения температуры поверхности нижней термоплиты, встроенную емкость (1) для засыпки

капиллярно-пористого материала, емкость для заполнения водой (3), датчик температуры для из-

мерения температуры нижней торцевой поверхности образца (2).

На боковой поверхности нижней термоплиты размещены:

− кабель (4) с девятиконтактным разъемом (6) для подключения к блоку управления;

− датчик температуры (5) для измерения температуры воздуха в холодильной камере (толь-

ко для термоконтейнера №1);

− две рукояти (7);

1.4.3.2 Верхняя термоплита (рисунок 1.4б) имеет: встроенный датчик температуры для из-

мерения температуры поверхности верхней термоплиты, силовоспринимающую бобышку (1),

кабель (2) с девятиконтактным разъемом (4) для подключения к блоку управления, разъем для

подключения датчика перемещения (3).
