Измеритель степени пучинистости грунтов УПГ - МГ4.01/Н «Грунт»

СКБ СТРОЙПРИБОР Челябинск

а) нижняя

б) верхняя

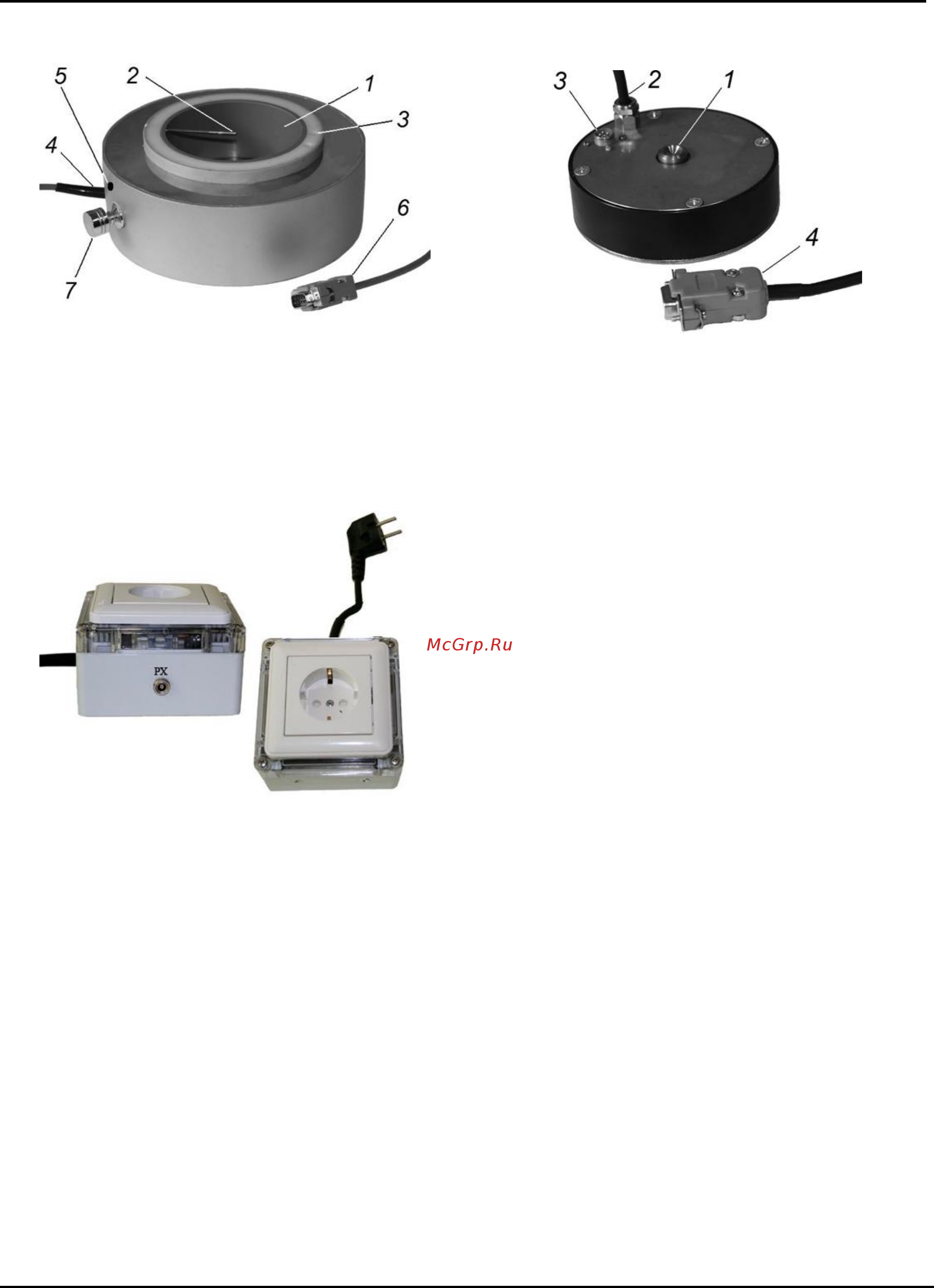

Рисунок 1.4 – Термостатированные плиты

1.4.4 Силовая рама (рисунок 1.3) состоит из основания (8), двух стоек (2), траверсы с

датчиком перемещения и подпружиненной траверсы с винтом нагружения (1).

Рисунок 1.5

1.4.5 Регулятор холодильной камеры

(далее – РХ) (рисунок 1.5) обеспечивает

включение и отключение компрессора холодиль-

ной камеры в зависимости от заданного темпера-

турного режима. Холодильная камера

подключается к РХ, а вилка РХ подключается к

сети переменного тока 220 В. На боковой стенке

РХ имеется коаксиальный разъем для

подключения РХ к блоку управления.

1.4.6 Блок вентиляторов создает вынужденную конвекцию воздуха внутри камеры, что

приводит к равномерному распределению температуры по всему пространству.

Питание блока вентиляторов осуществляется от сетевого адаптера напряжением 12 В. Блок

вентиляторов располагается над термоконтейнерами, воздушный поток направляется на боковые

испарители холодильной камеры.

1.4.7 Датчик промораживания определяет промораживание грунта на глубине 100 мм от

верхнего торца образца. Принцип работы датчика основан на стабилизации температуры грунта

при переходе воды из жидкого состояния в твердое (фазовый переход).
