Прибор стандартного уплотнения грунта ПСУ-МГ4

__________________________________________________________________________________!

__________________________________________________________________________________

6 СКБ Стройприбор Челябинск

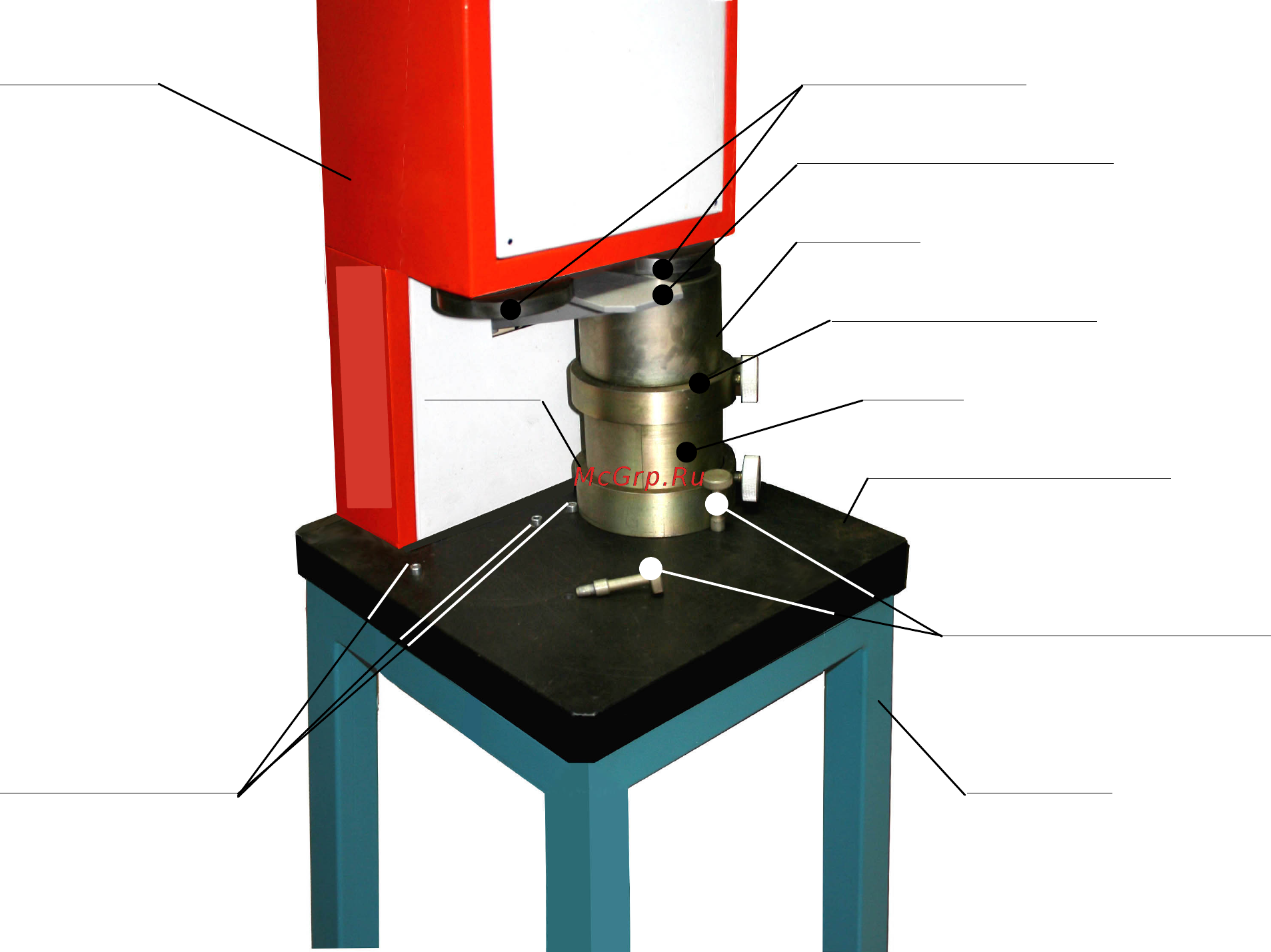

корпус (3) наковальня (7)

поворотный упор (8)

насадка

зажимное кольцо

поддон форма

плита основания (2)

фиксаторы формы (5)

упоры форм (4) тумба (1)

Рисунок 2 – Общий вид рабочей части прибора ПСУ-МГ4

2 Использование по назначению

2.1 Подготовка прибора работе

2.1.1 Перед проведением испытаний необходимо смазать направляющие штанги

машинным маслом, смазку проводить масленкой, 5-10 капель в зазоры между направляю-

щей штангой и грузом (рисунок 3). Если направляющие загрязнены, перед смазкой их

необходимо протереть ветошью.

2.1.2 Заземлить прибор через клемму защитного заземления и подключить к сети

переменного тока 220 В/ 50 Гц. Подключение произвести в трехполюсную розетку с обяза-

тельным обнулением земляной шины.

2.1.3 Взвесить цилиндрическую часть формы. Протереть внутреннюю поверхность

формы ветошью, смоченной керосином, минеральным маслом или техническим вазели-

ном.
