Прибор стандартного уплотнения грунта ПСУ-МГ4

__________________________________________________________________________________!

__________________________________________________________________________________

СКБ Стройприбор Челябинск 7!

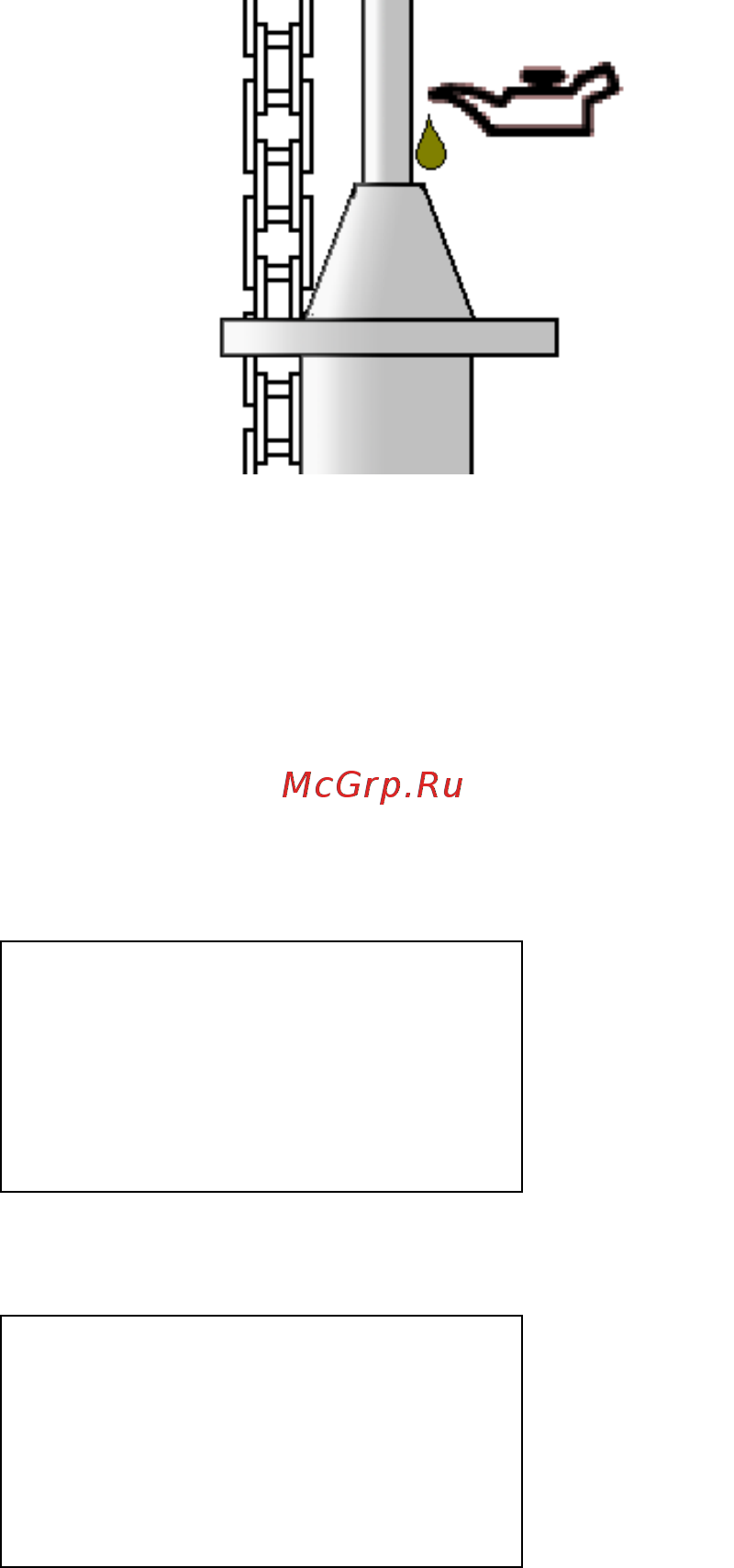

Рисунок 3

2.1.4 Установить цилиндрическую часть формы на поддон, не зажимая ее винтами.

Установить зажимное кольцо на верхний бортик цилиндрической части формы. Зажать

цилиндрическую часть формы попеременно винтами поддона и кольца.

2.1.5 Включить сетевой тумблер, расположенный на боковой панели, на дисплей

выводится сообщение:

Осталось ударов:

40/40!

(1)

Нажать клавишу РЕЖИМ, на дисплей выводится сообщение:

Осталось ударов:

00/00!

Доуплотнить грунт

0 ударов!

(2)

Клавишами ↑, ↓ установить количество ударов «1», и нажать кнопку ВВОД.

2.1.6 Запустить установку, нажатием клавиши «ПУСК», и дождаться автоматиче-

ской остановки, после чего грузы остаются в подвешенном состоянии.

Поднять направляющую штангу вверх и завести поворотный упор под наковальню.

2.1.7 Установить собранную форму с образцом грунта на плиту основания до упора в

ограничители форм, после чего установить фиксатор формы в отверстия плиты основания.

2.1.8 Проверить визуально соосность направляющ ей штанги наковальни и цилин-

дрической части формы.

2.1.9 Опустить направляющую штангу с наковальней на образец грунта, для чего,

удерживая направляющую, убрать поворотный упор.

Повторив операции п.п. 2.1.1...2.1.9, установить вторую форму с образцом грунта.

2.2 Порядок работы

2.2.1 Нажать клавишу РЕЖИМ, после чего на дисплее появится сообщение:
