Примечание: пожалуйста, приобретайте жёсткие диски только у официальных представителей. Данная серия

регистраторов не поддерживает горячую замену жёстких дисков, поэтому подключайте кабель питания и данных

до подачи питания. Для ведения записи, необходимо отформатировать жёсткий диск, используя соответствую-

щий раздел меню регистратора. Во время длительной транспортировки устройства рекомендуется извлекать

жёсткий диск, чтобы предотвратить его возможное повреждение.

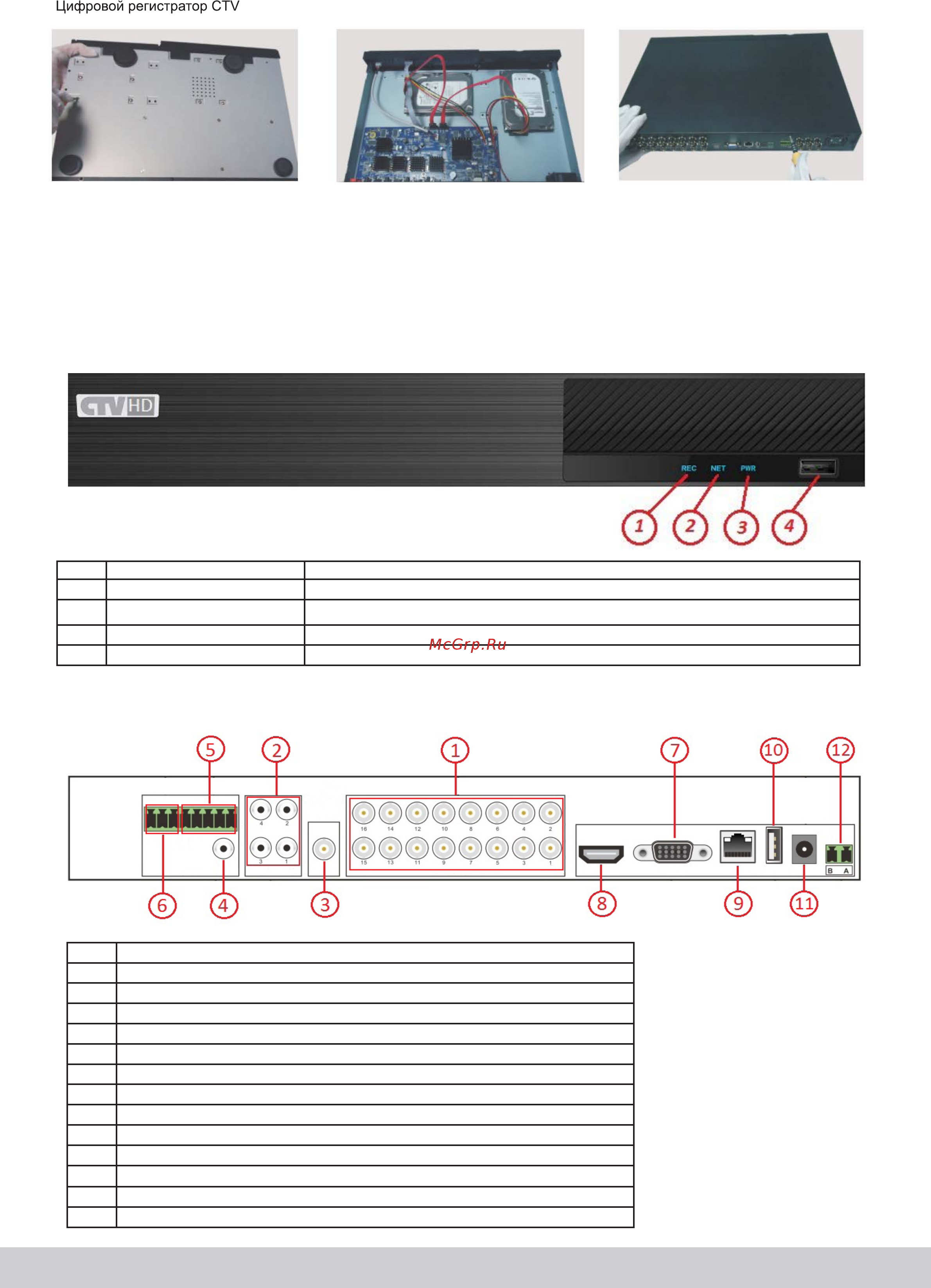

3. Разъемы и световая индикация передней панели

№ Название Описание

1 Индикатор записи Светится во время ведения записи.

2 Индикатор сети Индицирует связь регистратора по LAN с удаленной IP камерой.

3 Индикатор питания Светится во время подачи питания на регистратор.

4 Порт USB Используется для подключения USB-мыши или USB-накопителей.

4. Коммутационные разъёмы задней панели

№ Наименование и тип разъёма

1 Видеовход AHD BNC для подключения видеокамер

2 Аудиовходы RCA для подключения микрофонов

3 Аналоговый видеовыход BNC (CVBS) для подключения монитора

4 Аудиовыход RCA для подключения динамиков

5 Контакты тревожных входов

6 Контакты тревожного выхода

7 Видеовыход VGA для подключения монитора

8 Видеовыход HDMI для подключения монитора

9 Гнездо RJ-45 для подключения LAN

10 Порт USB для подключения мыши или накопителей

11 Разъём питания 12 В

12 Интерфейс RS-485 для подключения PTZ-устройств (A - Tx+; B - Tx-)
