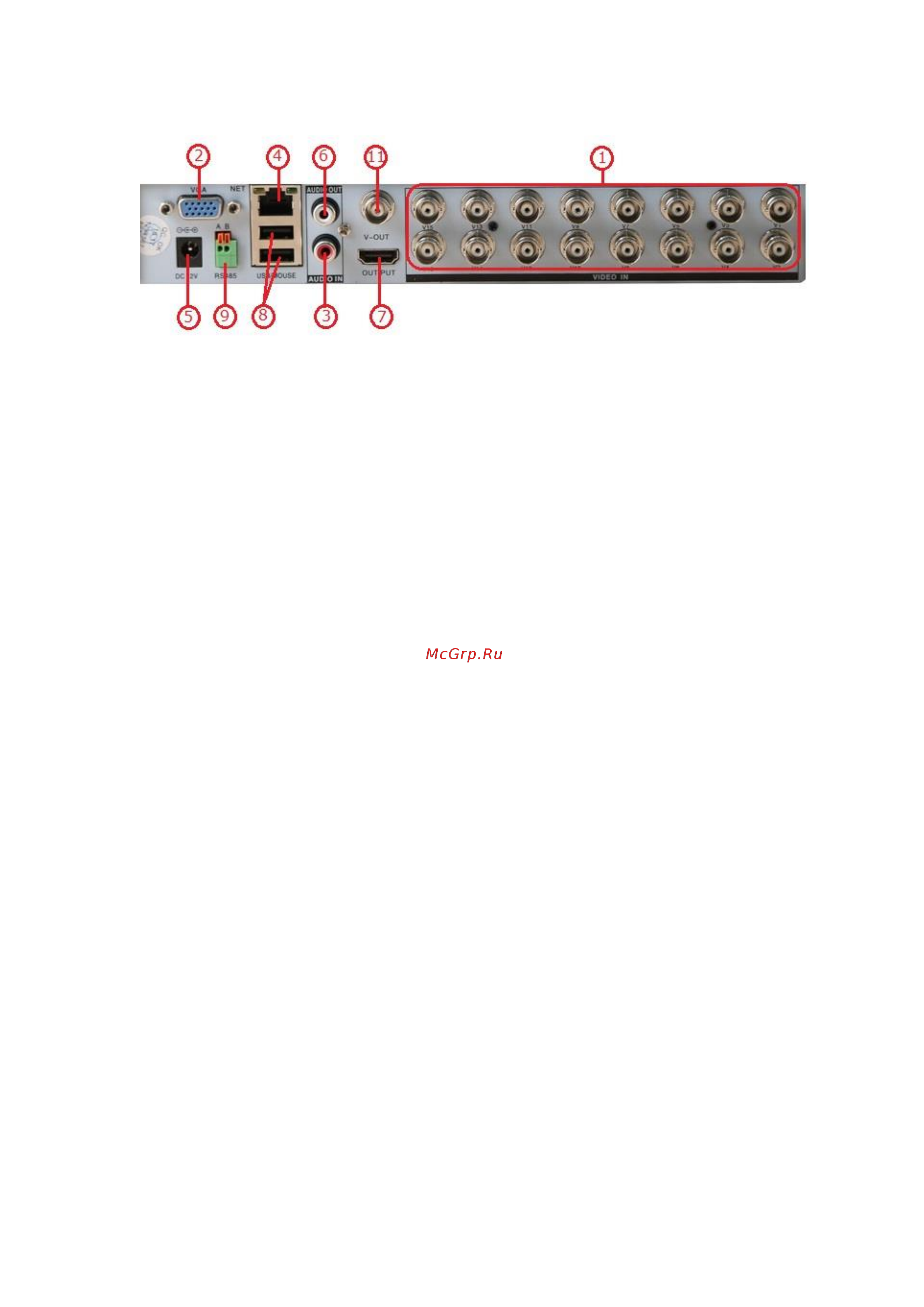

Задняя панель CTV-HD9216H Lite

На задней панели регистратора расположены следующие разъёмы и органы

управления: 1) Входы видео AHD “1” –“16”; 2) Выход видео D-Sub (VGA); 3) Вход

аудио ; 4) Гнездо RJ-45 для соединения с компьютерной сетью; 5) Гнездо питания

12 В пост.; 6) Выход аудио; 7) Выход видео HDMI; 8) Гнёзда USB для подключения

мыши и внешнего накопителя данных (нижний USB-порт запараллелен с

USB-портом передней панели); 9) Клеммы для подключения устройств по

протоколу RS-485; 10) Винт заземления; 11) BNC- видео выход

4. Установка HDD

Перед началом эксплуатации устройства, проверьте, установлен ли в него жёсткий

диск SATA. В регистраторы данной серии можно установить один жёсткий диск

SATAII ёмкостью до 4-х Тб. Рекомендуется использовать жёсткие диски передовых

производителей, таких как Samsung, Seagate, Hitachi, Western Digital.

Установка жесткого диска

Шаг 1: Снимите верхнюю крышку регистратора, для этого отверните пять винтов,

которыми она крепится к основанию регистратора.

Шаг 2: Подключите к жесткому диску (в комплект поставки не входит) разъёмы

кабелей «Power» и «DATA» как показано на рисунке:
