CTV CTV-HD908A SE [5/12] Работа регистратора

http://www.ctvcctv.ru

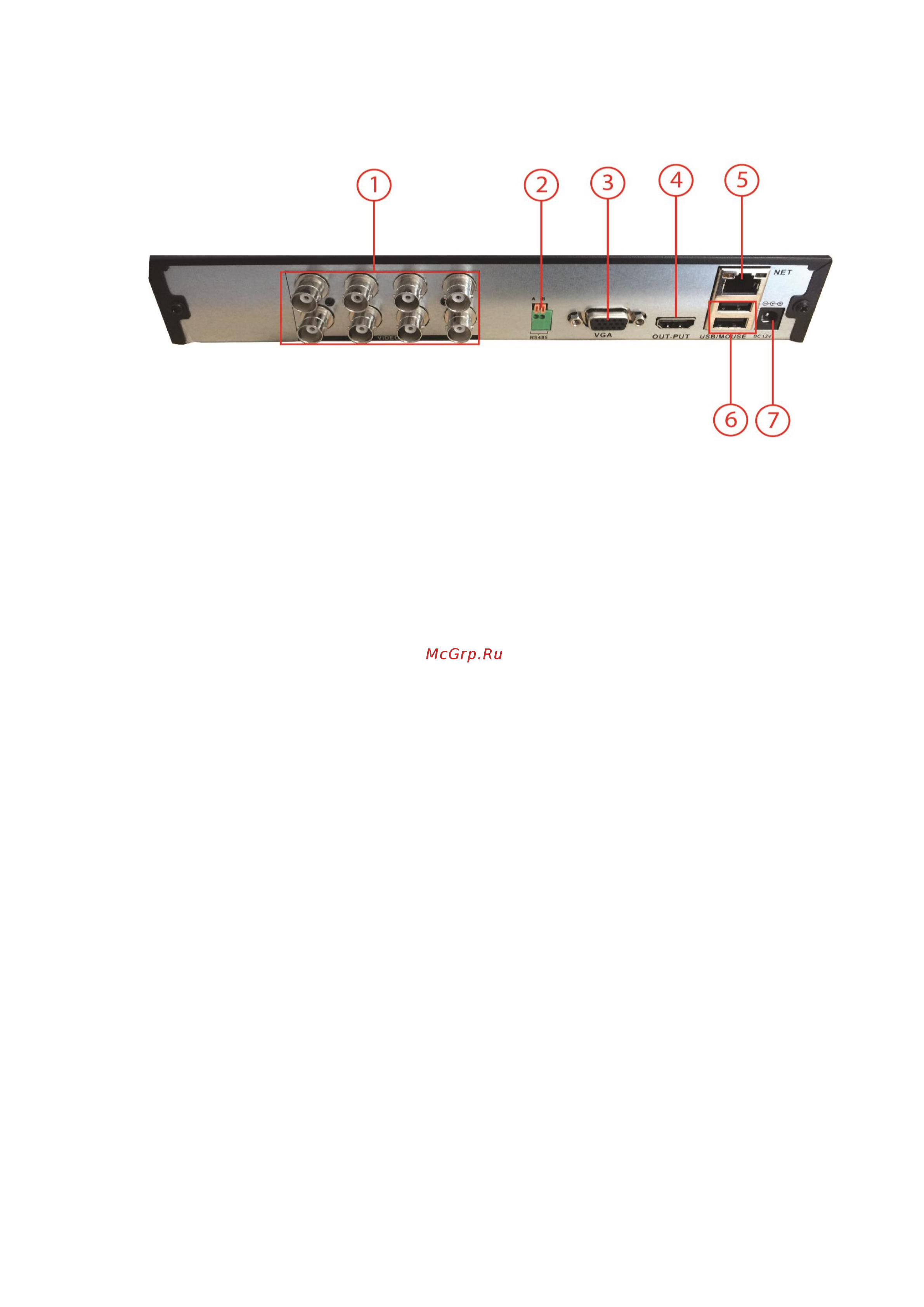

Задняя панель модели CTV-HD908A SE

На задней панели регистратора расположены следующие разъёмы и органы управления:

1) Входы видео AHD; 2) Клеммы для подключения устройств по протоколу RS-485.

3) Выход видео D-Sub (VGA); 4) Выход видео HDMI; 5) Гнездо RJ-45 для соединения с

компьютерной сетью; 6) Гнёзда USB для подключения мыши и внешнего накопителя

данных.; 7) Гнездо питания 12 V DC;

Примечание: регистратор поддерживает работу с камерами стандарта AHD-M и

аналоговыми камерами (CVBS, 960H). Для этого следует в меню регистратора выбрать

соответствующий режим работы (см. полную инструкцию).

Правило: камеры разных стандартов нельзя подключать к одной паре каналов!

Например, нельзя одновременно подключить AHD-камеру и аналоговую камеру к первой

паре каналов (канал 1 и канал 2). В этом случае, аналоговая камера не будет

отображаться. К одной паре каналов (1-2, 3-4, 5-6, и т.д.) следует подключать камеры

одного стандарта (например, к 1-2 подключить AHD-камеры, а к 3-4 – аналоговые).

5. Включение/выключение и вход в систему. Запуск и

работа регистратора

На задней панели регистратора расположены разъёмы для подключения к регистратору

мыши, монитора и прочих периферийных устройств.

Подключите к регистратору источники видеосигнала, при необходимости – источники

аудиосигнала, монитор, мышь, если планируется работа регистратора в локальной сети -

сетевой кабель с разъёмом RJ-45. Тщательно проверьте все соединения.

Только убедившись в правильности всех соединений, подключите разъём адаптера

питания регистратора.

Включение регистратора осуществляется подачей на него постоянного напряжения питания

12В.
