CTV CTV-HDB364AG ME [3/5] Подключение и настройка

 Универсальный кронштейн

Элегантный и прочный кронштейн, с кабелем питания и видеосигнала в корпусе

обеспечивает удобную и надёжную установку видеокамеры.

 Передача аналогового сигнала по коаксиальному кабелю до 500 м

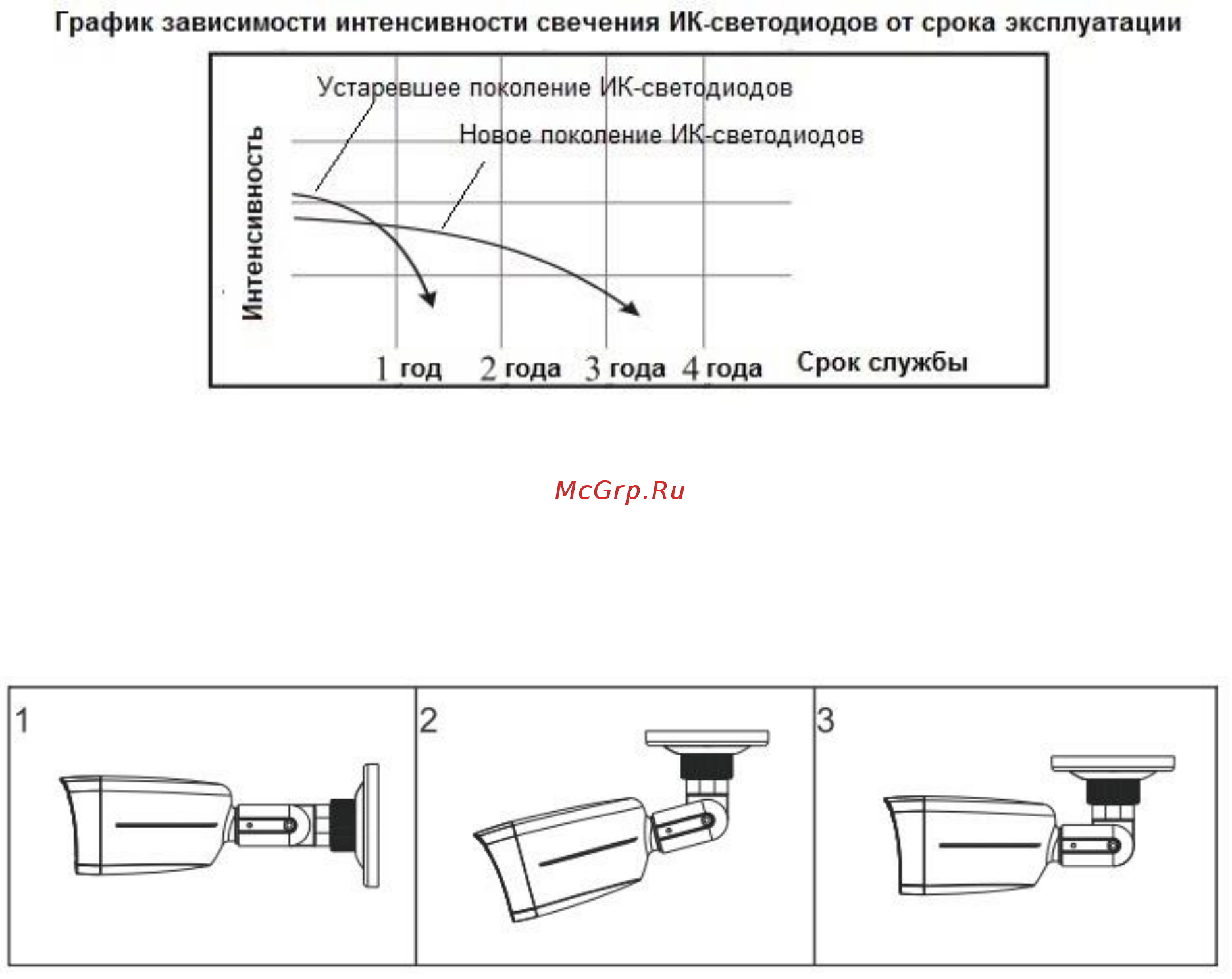

Инструкция по установке

1. Установите камеру на нужное место и закрепите её при помощи винтов или саморезов.

2. Ослабьте кольцо регулировки положения в горизонтальной плоскости, направьте

камеру в нужном направлении, затем затяните кольцо.

3. Ослабьте ключом фиксирующий винт кронштейна в вертикальной плоскости, направьте

камеру под нужным углом, затем затяните винт.

Подключение и настройка

Для подключения у камеры имеются на кабеле разъемы:

a) Питание DC 12В – подключается к источнику питания 12 В

b) BNC- разъем – выход видео AHD 4Мр\ аналоговое видео CVBS.

Сигнал видео AHD может быть подан на вход устройства, например, видеорегистратора,

работающего в стандарте AHD. Сигнал аналогового видео CVBS может быть подключен к

тестовому монитору монтажника, к AV входу телевизора и т.п.

Чтобы переключить камеру из режима AHD в CVBS нужно, не нажимая на джойстик,

отклонить его влево и зафиксировать в таком положении на время около 5-6 секунд до

перезагрузки камеры. Для переключения из режима CVBS в AHD проделать ту же операцию,

только джойстик – вправо.
