В комплект поставки входит специальный коннектор (2шт.) - четырехпроводный

кабель длиной 20 см, с одной стороны имеет разъем для подключения к видеомо-

нитору, с другой - провода для подключения к соединительному кабелю, идущему

к вызывной панели.

■ СХЕМА ПОДКЛЮЧЕНИЯ

■ Если Вы используете только одну вызывную панель (входит в комплект), то не-

обходимо подключать ее к разъему монитора CN1, соблюдая соответствие цвета

и назначения соединительных проводов на мониторе и панели. Если вы собирае-

тесь использовать дополнительную вызывную панель (в комплект не входит), то

подключите ее к разъему CN2. Все подключения необходимо производить только

при выключенном питании монитора.

Разъёмы CN1 и CN2 имеют одинаковые функциональные возможности.

Вызывная панель подключается согласно этикетке, расположенной на кабеле. На-

значение и цвета проводов указаны в Таблице 4 настоящей инструкции.

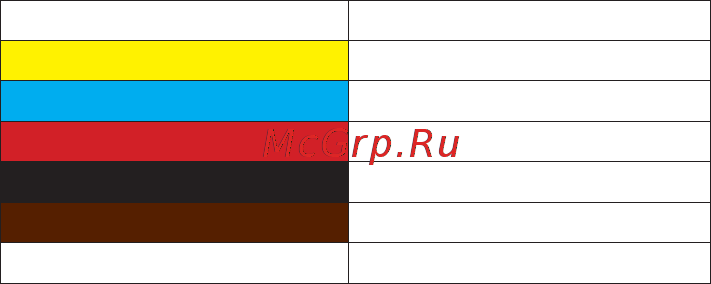

Таблица 4

Управление электрическим замком осуществляется при помощи нормально-ра-

зомкнутых контактов реле вызывной панели.

1. Установите монтажную коробку в стену в соответствии с рекомендациями её

изготовителя. Рекомендуется использовать повсеместно распространенную уста-

новочную коробку для розеток и выключателей с расстоянием между отверсти-

ями крепления 60 мм. Например, Legrand Diplomat 31301 с внешним диаметром

76мм и глубиной 40мм или подобную.

2. Выведите в коробку коммутационные кабели и кабель питания.

3. Просверлите в стене четыре отверстия под дюбели. Установите дюбели.

4. Прикрутите монтажную пластину к стене и к монтажной коробке 4 винтами

- верхний и нижний винты крепятся к стене, средние - к монтажной коробке.

Пропустите кабели подключения через отверстие в центре пластины.

5. Подключите монитор к панели. Схема подключения приведена в следующем

разделе инструкции.

6. Аккуратно уложите кабель за монтажной пластиной в монтажную коробку.

7. Установите монитор на пластину.

После этого монитор можно подключать к розетке и подавать на него питание.

Цвет провода Сигнал

Желтый Видео

Синий Аудио

Красный 12В

Черный Общий

Коричневый Реле замка

Белый Реле замка
