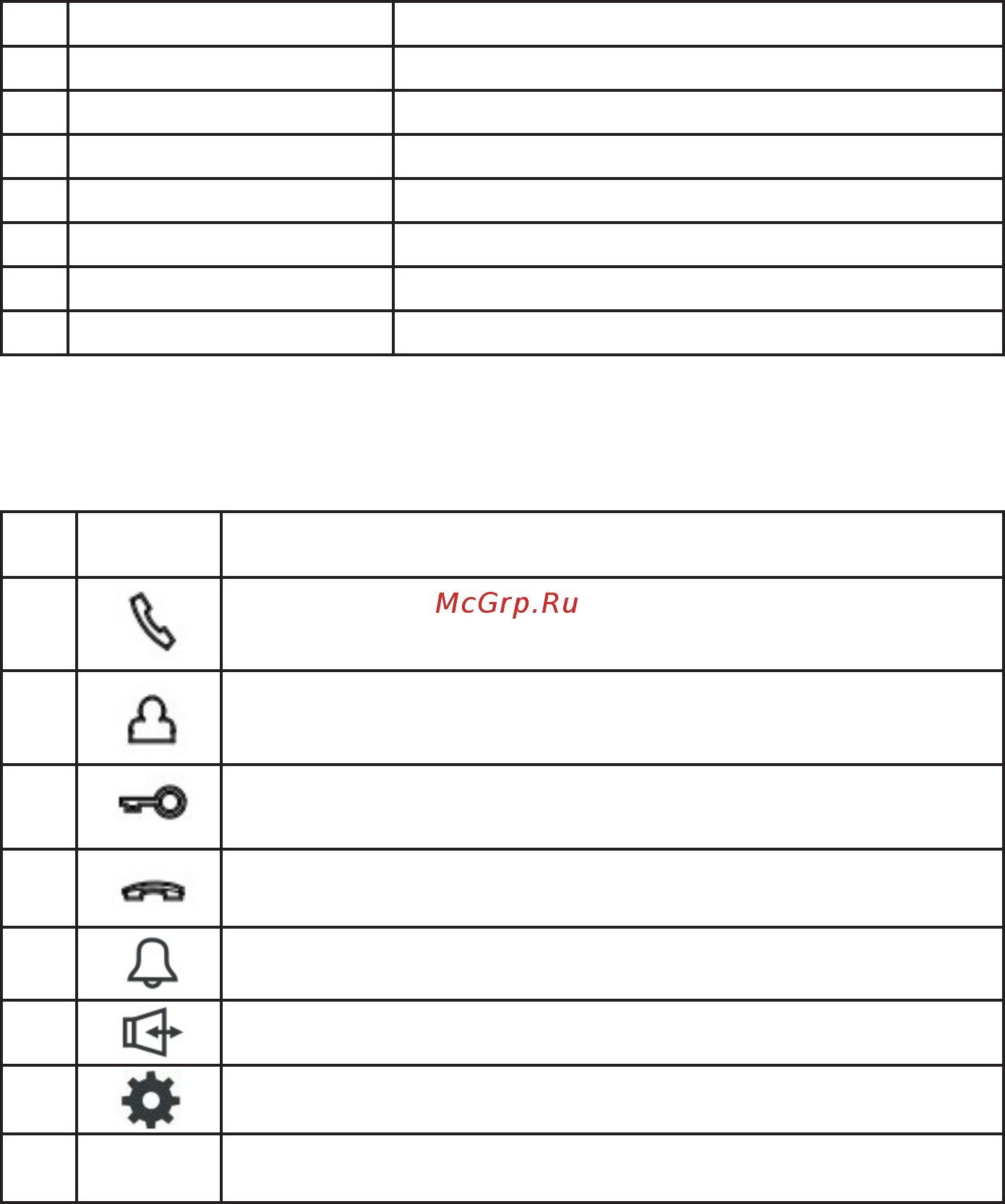

Таблица №1

№ Наименование Описание

1 Индикатор питания Светится красным, если прибор включен.

2 Микрофон Для голосовой связи с посетителем.

3 ЖК дисплей Изображение с вызывной панели.

4 Динамик Для голосовой связи с посетителем.

5 Шнур питания 220В Для подключения питаюшего кабеля.

6 Разъёмы CN1, CN2 Для подключения вызывных панелей.

7 Пластина крепления Для установки видеомонитора на стену.

Конструкция монитора

№ Символ

Расшифровка

Нажать для начала связи с посетителем.

Просмотр изображения с вызывной панели.

Открыть электрозамок входной двери (при наличии).

Завершение связи с посетителем.

Настройка уровня громкости звукового сигнала вызова.

Настройка уровня громкости динамика.

Настройка уровня яркости, контраста и цветности дисплея.

15 ON/OFF Тумблер подачи питания.

Органы управления и их назначение

Таблица №2
