■ Монтаж вызывной панели CTV-D10NG

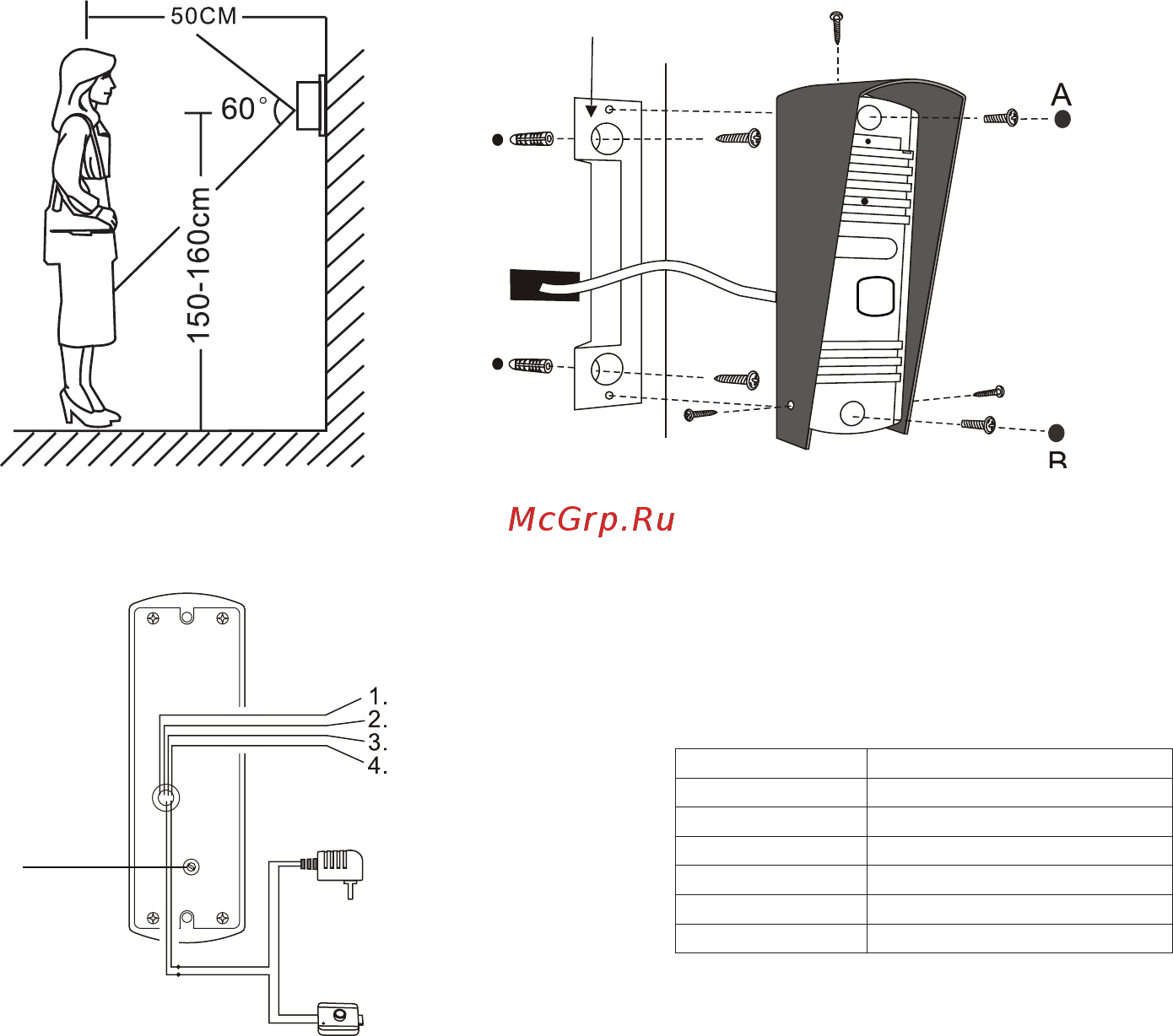

Панельустанавливается вертикально на высоте от 150 до 160 см.
Методы установки:
С угловым кронштейном или фронтальный, в случае использования изделия вне
помещения, рекомендуется установить козырек для защиты от солнечных лучей
и дождя.
Вызывная панель коммутируется согласно этикетке, расположенной на кабеле.
Также назначение и цвета проводов указаны в Таблице 1 настоящей инструкции
При монтаже рекомендуется использование специализированного коаксиально-
го видеокабеля при длине линии свыше 30 м. Максимальная длинна кабеля 50м.
А и В- заглушки под винт
Угловой кронштейн
Красный
Ре
гулятор
звука
Адаптер питания
для эл. замка (не входи
т
в комплект поставки)
Эл. замок (не входит
в комплект поставки)
Желтый
Черный
Белый
Таблица 1
Цвет провода Сигнал
Желтый Видео
Синий Аудио
Красный 12 В
Черный Общий
Коричневый Реле замка
Белый Реле замка
