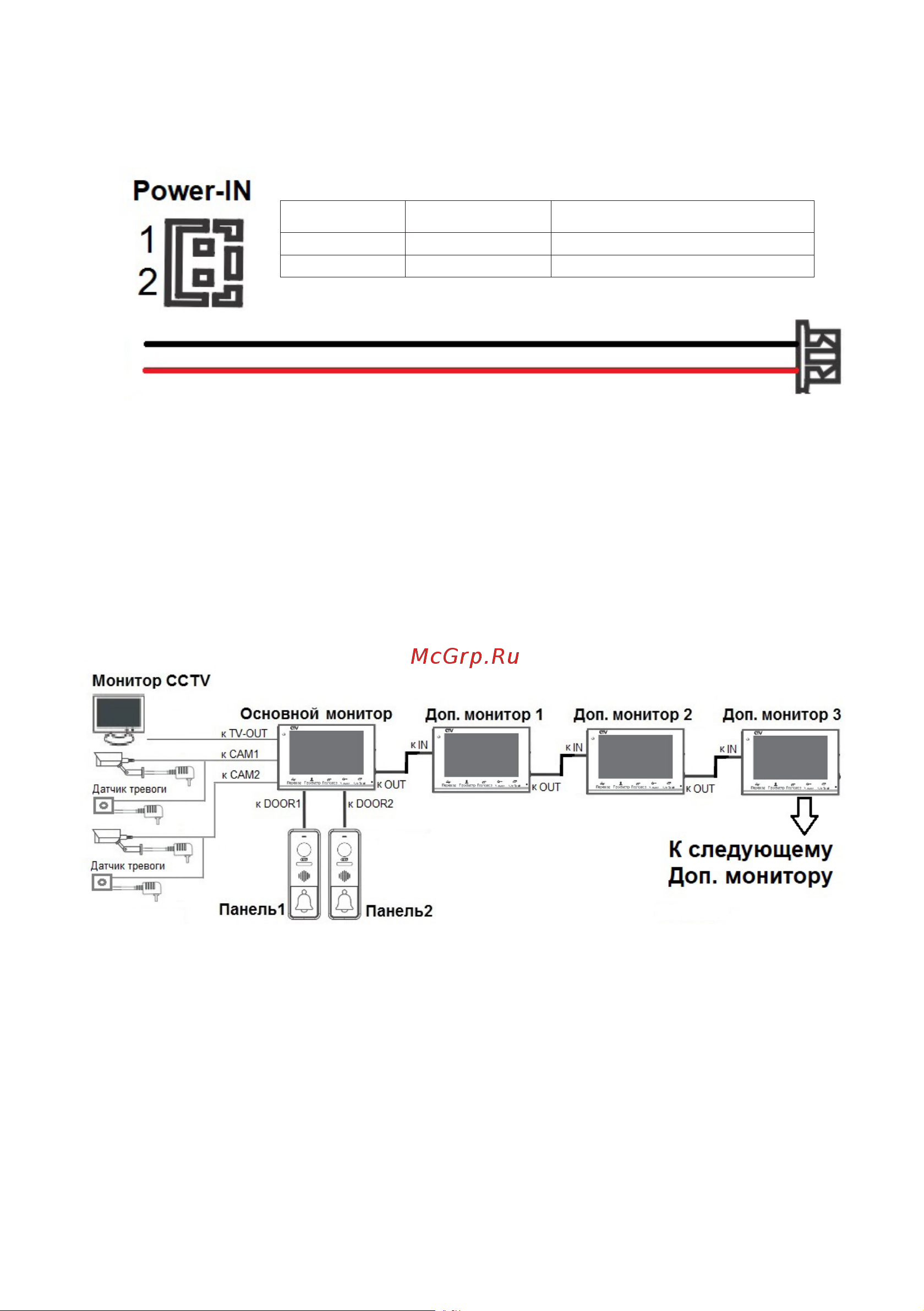

Структурная схема подключения дополнительных устройств приведена на ри-

сунке ниже:

Вызывные панели подключаются только к основному монитору.

Корректная работа мониторов в единой сети гарантируется только в том случае,

если используются одинаковые мониторы.

Подключение всех устройств следует производить только при отключенном пи-

тании монитора!

Для подключения внешнего источника питания используется 2-х проводный кон-

нектор из комплекта поставки, который следует подключить к разъёму POWER-

IN. Назначения контактов разъёма приведены в таблице 6 ниже:

№ контакта Цвет провода Сигнал

1 Чёрный «Земля» (GND)

2 Красный DC 12V/1A

ВНИМАНИЕ!

При подключении соблюдайте полярность, в противном случае вы рискуете по-

вредить устройство!

Данный разъём используется только для подачи питания, с него нельзя снимать

питание 12В!

Для корректной работы монитора необходимо использовать источник питания с

постоянным напряжением 12В и током не менее 1А!
