■ Подключение дополнительных устройств

www.ctvcctv.ru

Для подключения дополнительных мониторов и создания многоабонентской

системы понадобится приобрести до 3-х дополнительных мониторов и одну до-

полнительную вызывную панель. Максимальная ёмкость системы — 4 монитора

и 2 вызывные панели. При создании системы из нескольких мониторов один мо-

нитор следует назначить основным, a остальные подчиненными. Для этого необ-

ходимо в меню монитора, который вы хотите назначить основным, установить

режим «Основной» (Master), а на остальных - «Дополнительный» (Slave). Допол-

нительные мониторы подключаются к основному при помощи 4-х проводных

коннекторов из комплекта поставки к разъемам OUT (выходной разъём главного

монитора) и IN (входной разъём доп. монитора). Назначения контактов приведе-

ны в таблице 5 ниже:

Цвет провода Сигнал

Желтый Видео

Синий «Земля» (GND)

Красный 12В

Черный Данные

Также монитор поддерживает подключение двух дополнительных видеокамер на-

блюдения, двух датчиков тревоги и одного дополнительного монитора, например,

обыкновенного телевизора с композитным видеовходом.

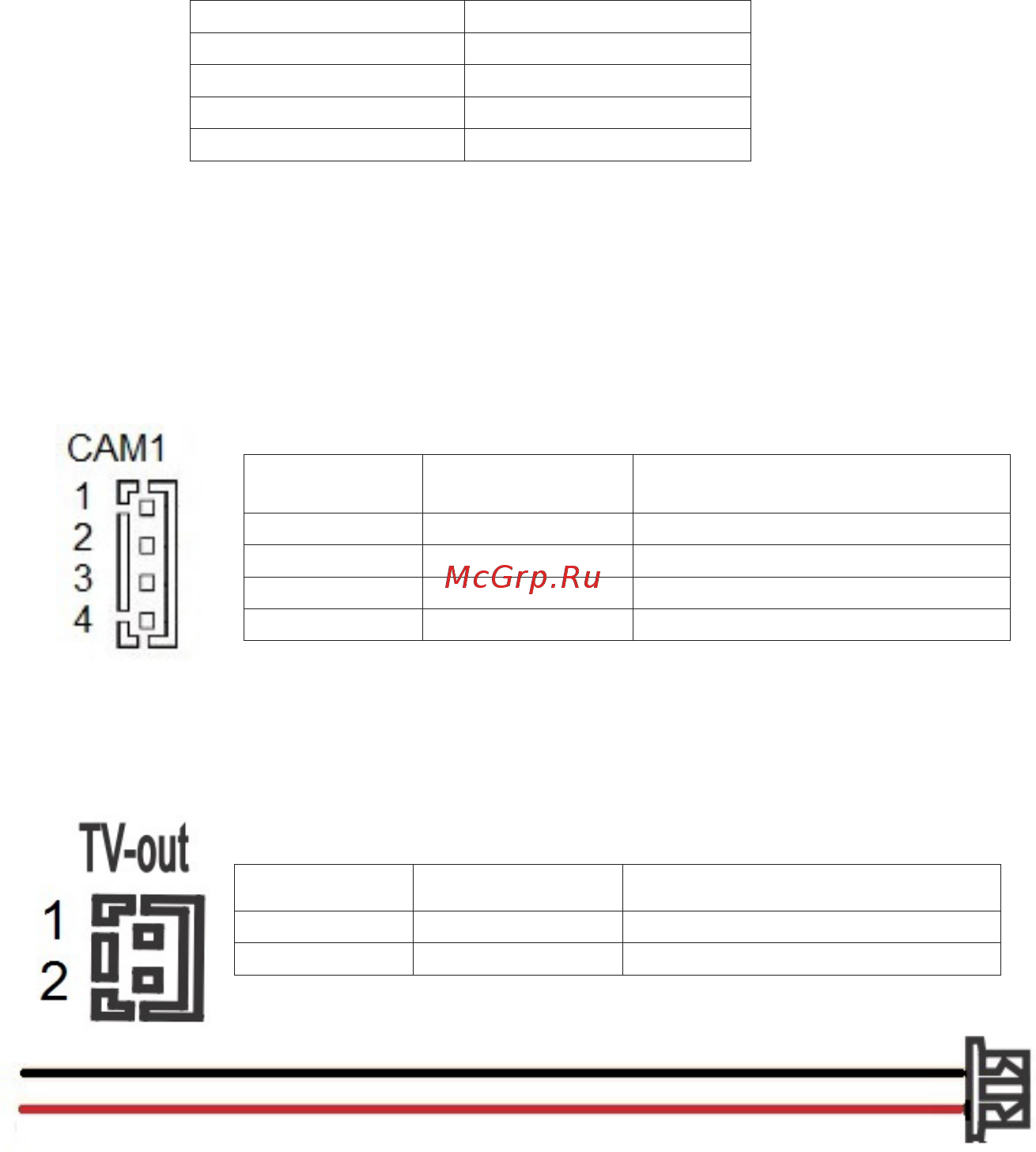

Для подключения видеокамер и датчиков тревоги используется 4-х проводный

коннектор из комплекта поставки, который следует подключить к разъёму CAM1

или CAM2. Назначения контактов разъёма приведены в таблице 6 ниже:

Таблица №5

Таблица №6

№ контакта Цвет провода Сигнал

1 Желтый Видеовход (от камеры)

2 Черный «Земля» (GND)

3 Синий Тревога (к датчику)

4 Красный Не используется

Для подключения дополнительного монитора используется 2-х проводный кон-

нектор из комплекта поставки, который следует подключить к разъёму TV-OUT.

Назначения контактов разъёма приведены в таблице 7 ниже:

№ контакта Цвет провода Сигнал

1 Красный Видеовыход (к монитору)

2 Черный «Земля» (GND)

Таблица №7
