■ Подключение дополнительных устройств

www.ctvcctv.ru

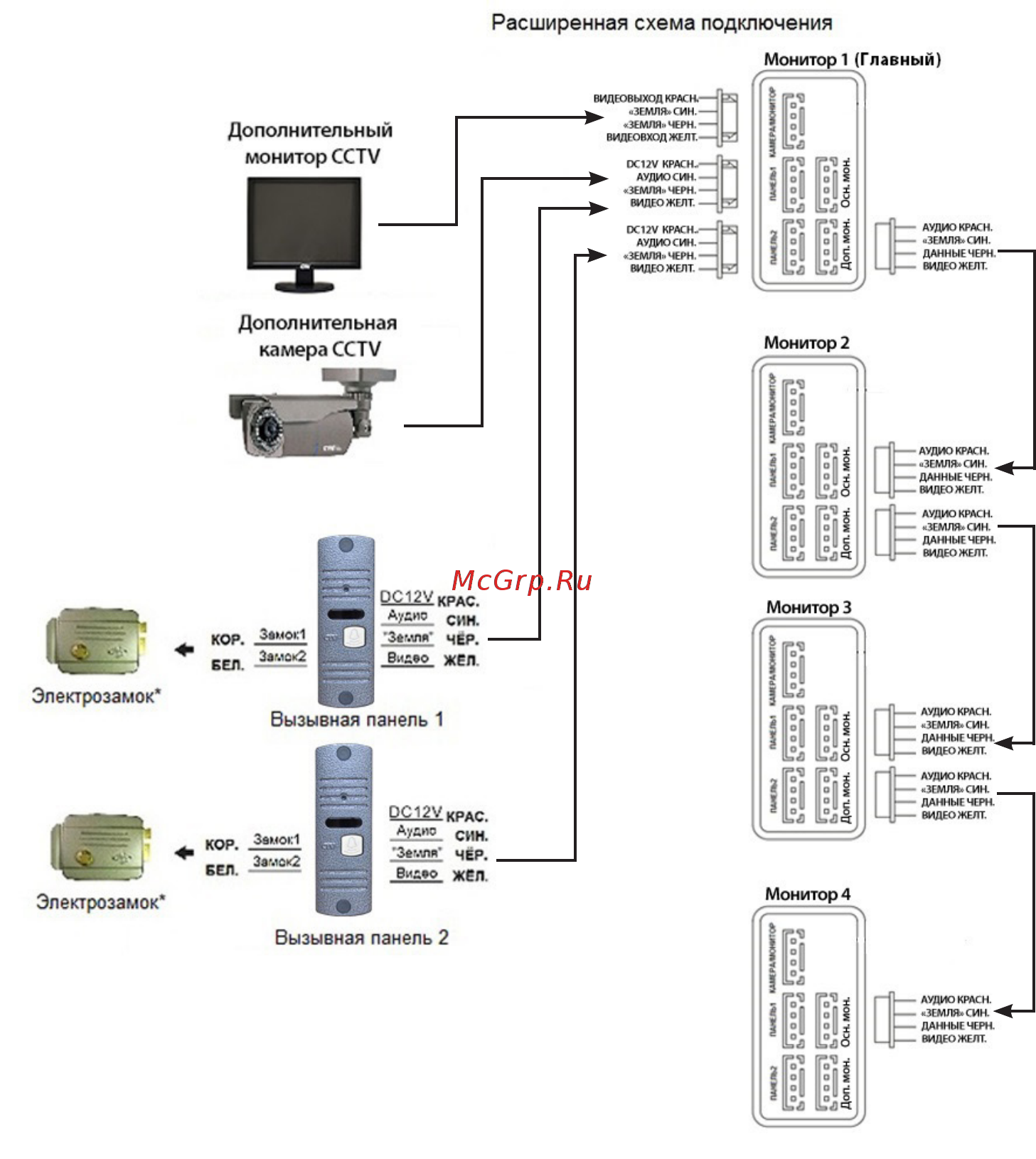

Рисунок 2

■ Для подключения дополнительных мониторов (в комплект не входят) и созда-

ния многоабонентской системы вам понадобится до 3 дополнительных монито-

ров и одна дополнительная вызывная панель. Максимальная ёмкость системы -4

монитора и 2 вызывных панели. При создании системы, где необходимо более

одного монитора, один монитор следует назначить основным, a остальные подчи-

ненными. Для этого необходимо зайти в экранное меню монитора и установить

на главный монитор режим Master, а на дополнительные - Slave. Дополнительные

мониторы подключаются к основному при помощи разъемов CN3 (входной разъ-

ём) и СN4 (выходной разъём). Назначения контактов приведены ниже:

1.Красный: DC12B

2.Синий: «Земля» (GND)

3.Чёрный: Данные

4.Жёлтый: Видео
