■ Подключение дополнительных устройств

Для подключения дополнительных мониторов и создания многоабонентской си-

стемы понадобится приобрести до 3 дополнительных мониторов и одна допол-

нительная вызывная панель. Максимальная ёмкость системы -4 монитора и 2 вы-

зывных панели. При создании системы из нескольких мониторов, один монитор

следует назначить основным, a остальные подчиненными. Для этого необходимо

в меню монитора, который вы хотите назначить основным, установить режим

«Основной» (Master), а на остальные - «Дополнительный» (Slave). Дополнитель-

ные мониторы подключаются к основному при помощи 4-х проводных коннекто-

ров из комплекта поставки к разъемам J4 (входной разъём главного монитора) и

J5 (выходной разъём доп. монитора). Назначения контактов приведены в таблице

4 ниже:

Цвет провода Сигнал

Желтый Видео

Синий «Земля» (GND)

Красный 12В

Черный Данные

Также монитор поддерживает подключение одной дополнительной видеокамеры

наблюдения и одного дополнительного монитора, например, обыкновенного те-

левизора с композитным видеовходом.

Для подключения используется 4-х проводный коннектор из комплекта постав-

ки, который следует подключить к разъёму CN2. Назначения контактов разъёма

CN2 приведены в таблице 5 ниже:

Таблица №4

http://www.ctvcctv.ru

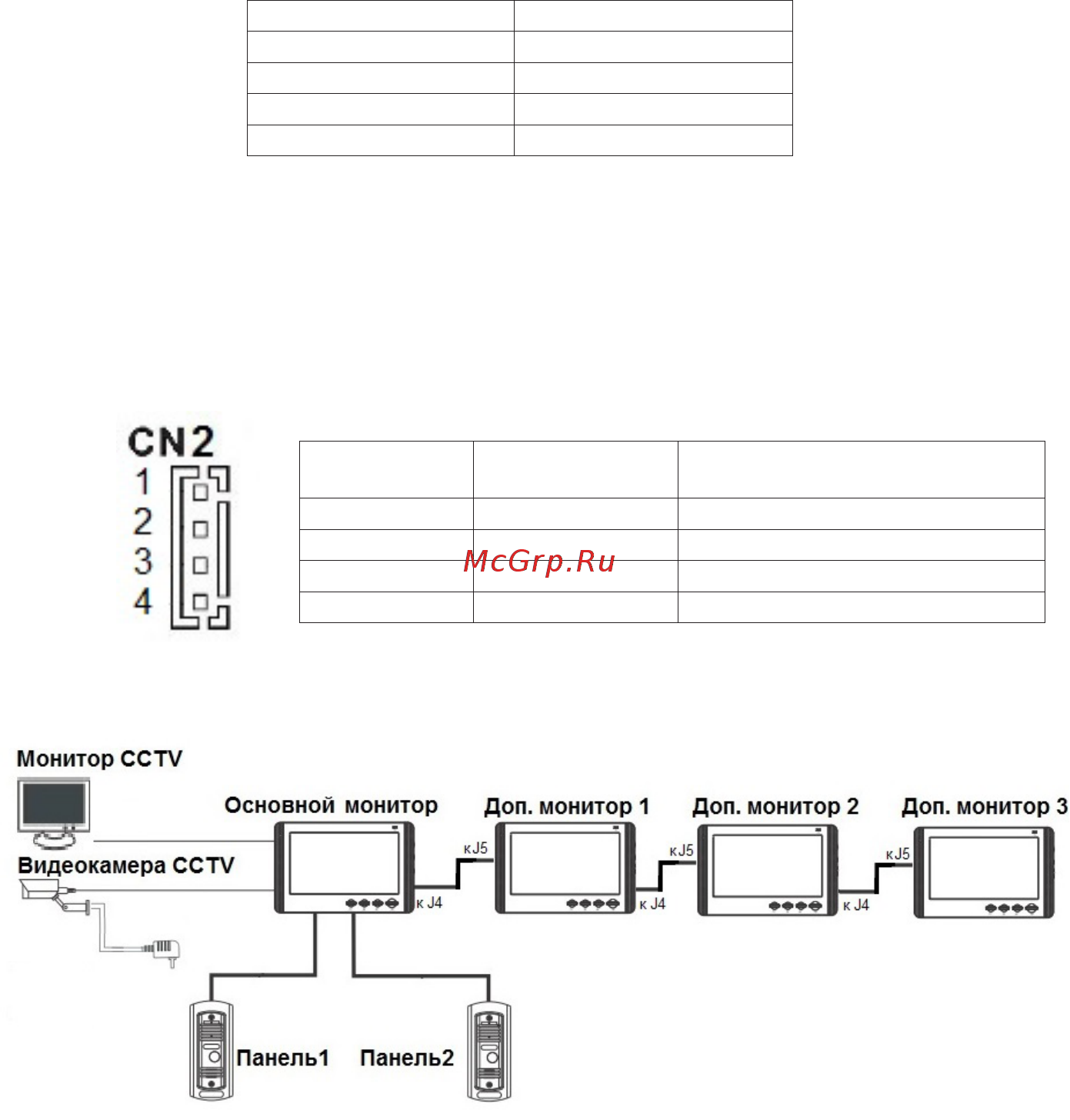

Структурная схема подключения дополнительных устройств приведена на ри-

сунке ниже:

Таблица №5

№ контакта Цвет провода Сигнал

1 Красный Видеовыход (к монитору)

2 Синий «Земля» (GND)

3 Черный «Земля» (GND)

4 Желтый Видеовход (к камере)
