Машина испытательная РМГ - 100МГ4

____________________________________________________________________________________

____________________________________________________________________________

СКБ СТРОЙПРИБОР Челябинск

2.4.1.7 Включить насосную установку машины нажатием кнопки ПУСК и закрыть

клапан сброса масла поворотом рукояти в вертикальное положение, после чего запускается

процесс автоподстройки.

В процессе автоподстройки упорная траверса перемещается вверх на 1 мм, переме-

щение траверсы отображается в нижнем правом углу дисплея.

Если до запуска процесса автоподстройки упорная траверса была поднята более чем

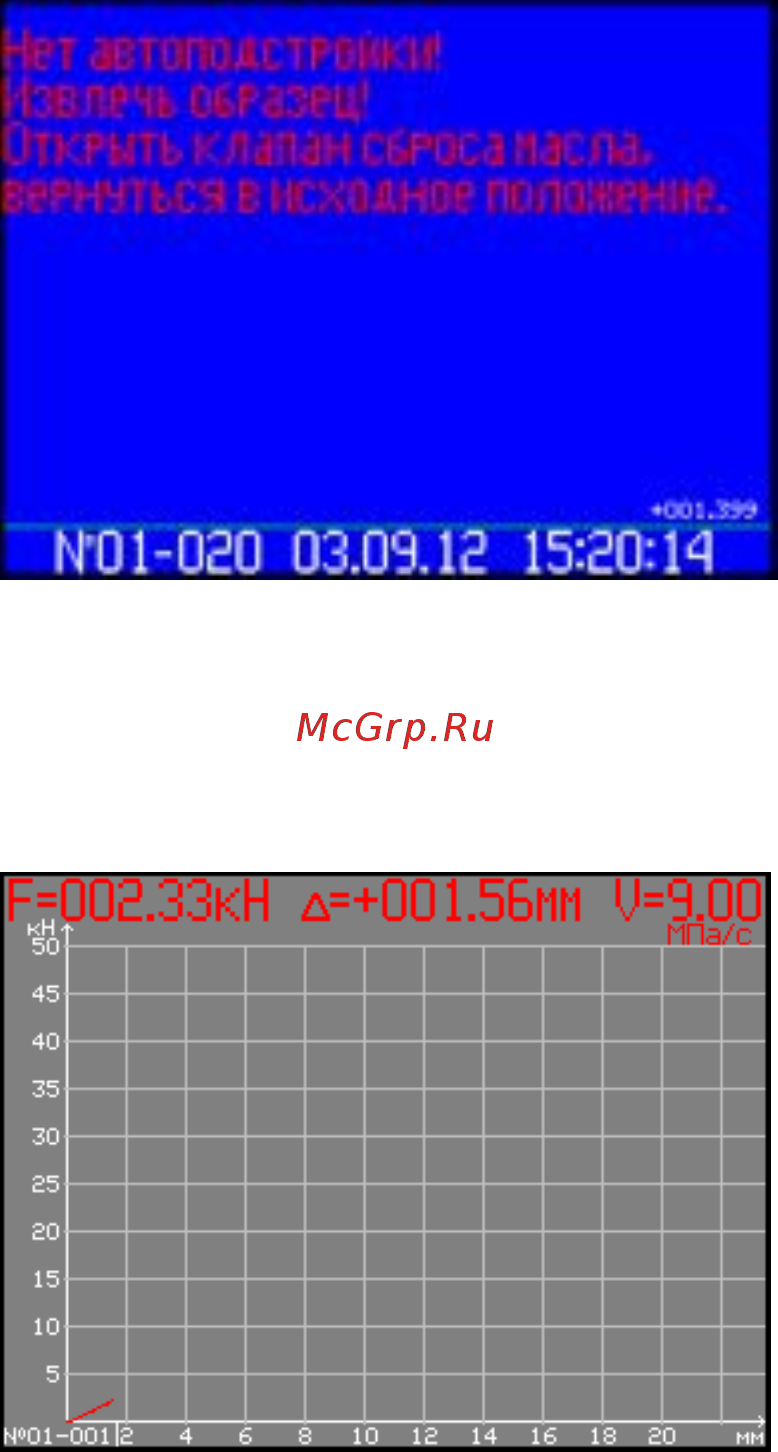

на 0,5 мм, на дисплей выводится сообщение:

(6)

Следуя указаниям на дисплее дождаться возврата траверсы в исходное положение,

после чего заново установить образец.

2.4.1.8 По окончании автоподстройки машина переходит в режим испытания образ-

ца, дисплей принимает вид, например:

(7)

Нагружение образца происходит автоматически со скоростью установленной поль-

зователем (например V=9 МПа/с).

Примечание – Рекомендуемая ГОСТ 12004 скорость нагружения до предела текуче-

сти не должна превышать 10 МПа/с, рекомендуемая ГОСТ 1497 скорость нагружения от 1

до 10 МПа/с (для цветных металлов) и от 3 до 30 МПа/с (для черных и цветных металлов).

2.4.1.9 В процессе испытаний в поле графика производится построение диаграммы

«нагрузка - перемещение» с автоматическим изменением масштаба графика (при необхо-

димости). В верхней строке дисплея индицируются текущие значения силы F, перемеще-

ния Δ и скорости V. По достижении образцом предела текучести на диаграмме устанавли-

вается метка, соответствующая нагрузке текучести F

, после чего скорость перемещения

верхнего захвата устанавливается в пределах 12…14 мм/мин.

Вычисление предела текучести σ

0,2

необходимо проводить в соответствии с указа-

ниями ГОСТ 1497 (п. 4.5).
