Машина испытательная РМГ - 100МГ4

____________________________________________________________________________________

____________________________________________________________________________

СКБ СТРОЙПРИБОР Челябинск

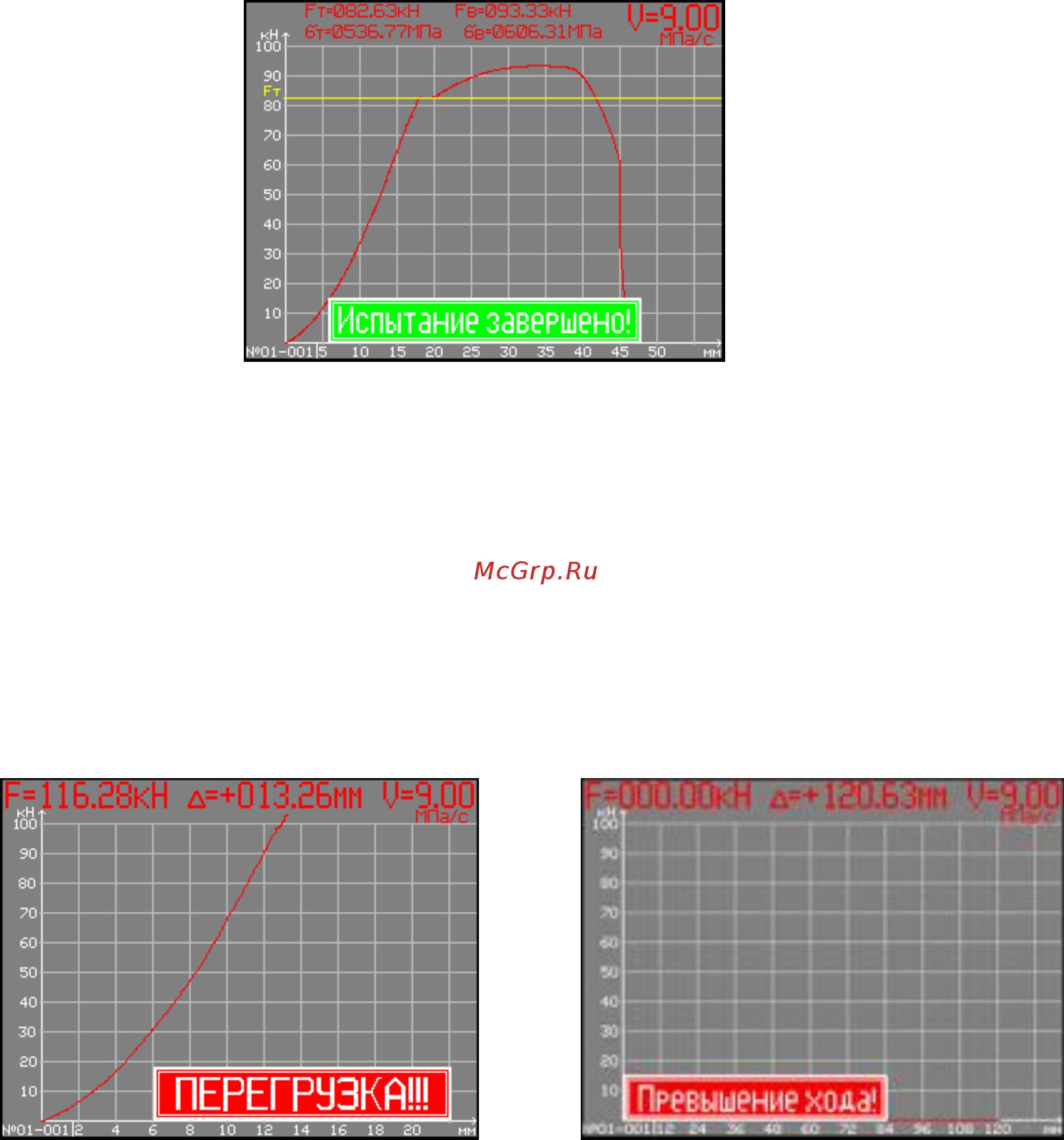

После разрушения образца дисплей имеет вид, например:

(8)

Результаты испытаний: диаграмма «F – Δ », нагрузка текучести F

, разрушающая на-

грузка F

, пределы текучести σт и прочности σ

, размеры образца и дата испытаний автома-

тически заносятся в архив.

2.4.1.10 Открыть захваты, извлечь половинки образца и открыть клапан сброса масла.

ВНИМАНИЕ:

Не допускается открытие клапана до извлечения образца из захватов.

При превышении максимально допустимой нагрузки, а так же превышении хода упор-

ной траверсы, насос выключается и прекращается нагружение, в нижней строке дисплея вы-

свечивается информация, сопровождаемая прерывистым звуковым сигналом:

(

(9)

В этом случае необходимо нажать клавишу СТОП, открыть клапан сброса масла,

дождаться снижения нагрузки до нуля, закрыть кран сброса масла, вынуть образец и на-

жать клавишу РЕЖИМ.

2.4.1.11 Для продолжения испытаний необходимо убедиться, что клапан сброса масла

открыт и упорная траверса находится в исходном (нижнем) положении. Закрепить образец

согласно п. 2.4.1.2, нажатием клавиши РЕЖИМ перейти к экрану (4), далее:

− если размеры образца не изменились, нажатием клавиши F начать нагружение;

− если образец того же типа, но имеет другие размеры − нажать клавишу ↑, устано-

вить требуемый диаметр и нажать ВВОД, после чего мигающее поле переместится S

уточнив значение S

клавишами ↑, ↓, нажать клавишу ВВОД;

− для изменения скорости нагружения нажать клавишу ↓, изменив значение скорости

зафиксировать клавишей ВВОД;

− для изменения типа образца либо режима нагружения нажатием клавиши ВВОД

перейти к экрану (2);
