− аналогично установить нижний захват в муфту, закрепленную на нижней опорной

плите и зафиксировать «пальцем»;

− установить в клинья захватов зажимные губки в соответствии с их назначением;

− подключить шланги подачи гидравлической жидкости к штуцерам захватов по-

средством быстроразъемного соединителя.

ВНИМАНИЕ! Верхний клиновой захват необходимо устанавливать с примене-

нием специального приспособления (входит в комплект поставки).

Примечания

1 Присоединительные размеры захватов одинаковы, верхний и нижний захваты

идентичны;

2 Вилочные захваты предназначены для закрепления эталонных динамометров при

поверке машины, а так же:

− приспособлений для испытания на растяжение образцов по ГОСТ 1497;

− приспособлений для испытания тавровых соединений на отрыв, крестообразных и

нахлесточных соединений на срез по ГОСТ 10922;

− реверсивной рамки для испытаний образцов на изгиб по ГОСТ 14019 и ГОСТ 6996.

3 Клиновые захваты предназначены для испытаний различных профилей проката

(круг, арматура, полоса, квадрат и др.) на растяжение в пределах технических возможно-

стей машины. Общий вид клинового захвата приведен на рисунке 3.

4 Зажимные губки удерживаются в направляющих клиньев постоянными магнитами.

палец муфта

приспособление для съема

корпус захвата и установки верхнего захвата

толкатель

клинья зажимные губки

направляющие скобы

шланг подачи

гидравлической жидкости

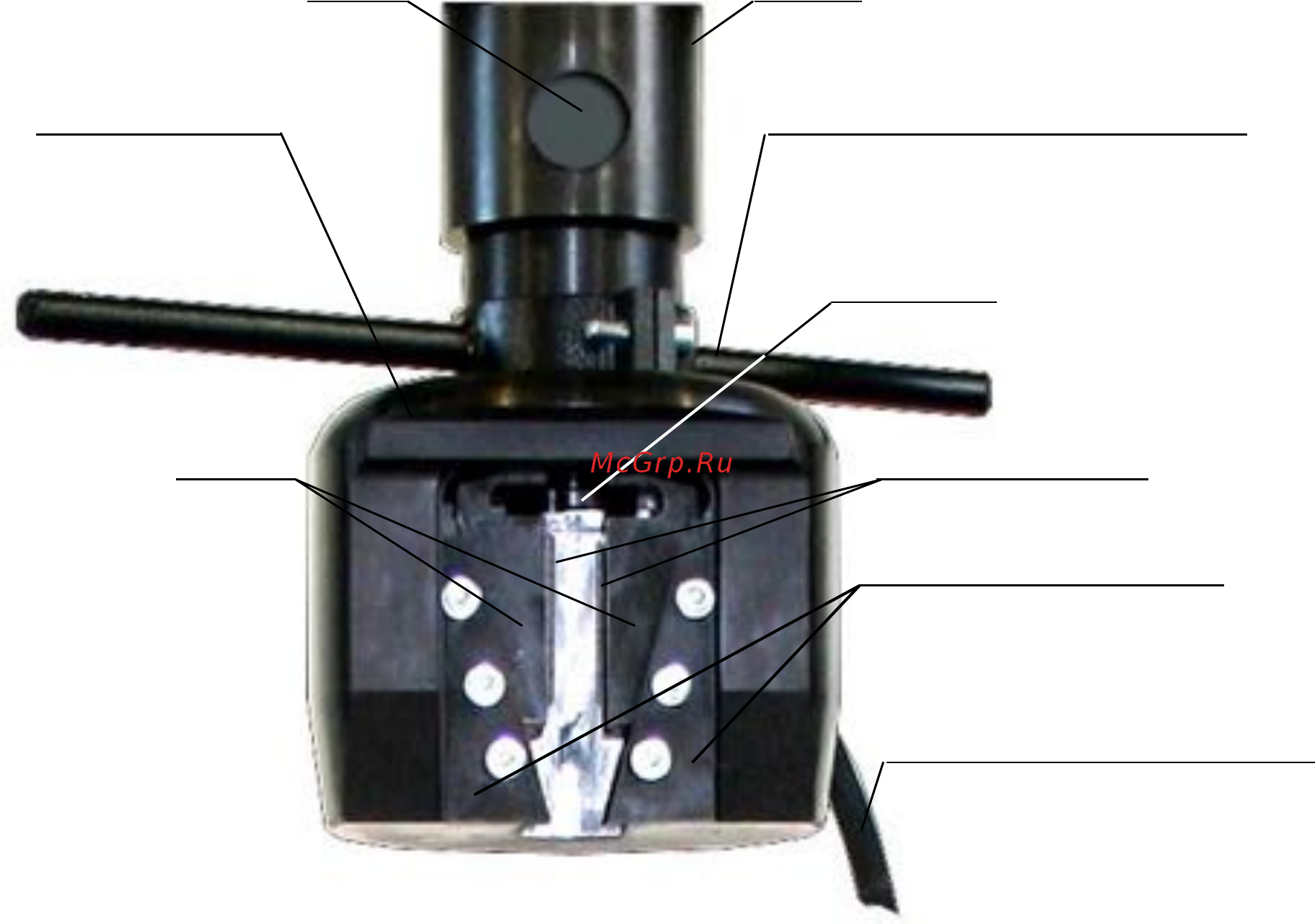

Рисунок 3 – Общий вид клинового захвата

2.3.7 Установить блок управления на стойку и подключить с помощью разъема на кабе-
