Установка УВБ-МГ4 (УВБ-МГ4.01)

СКБ СТРОЙПРИБОР Челябинск

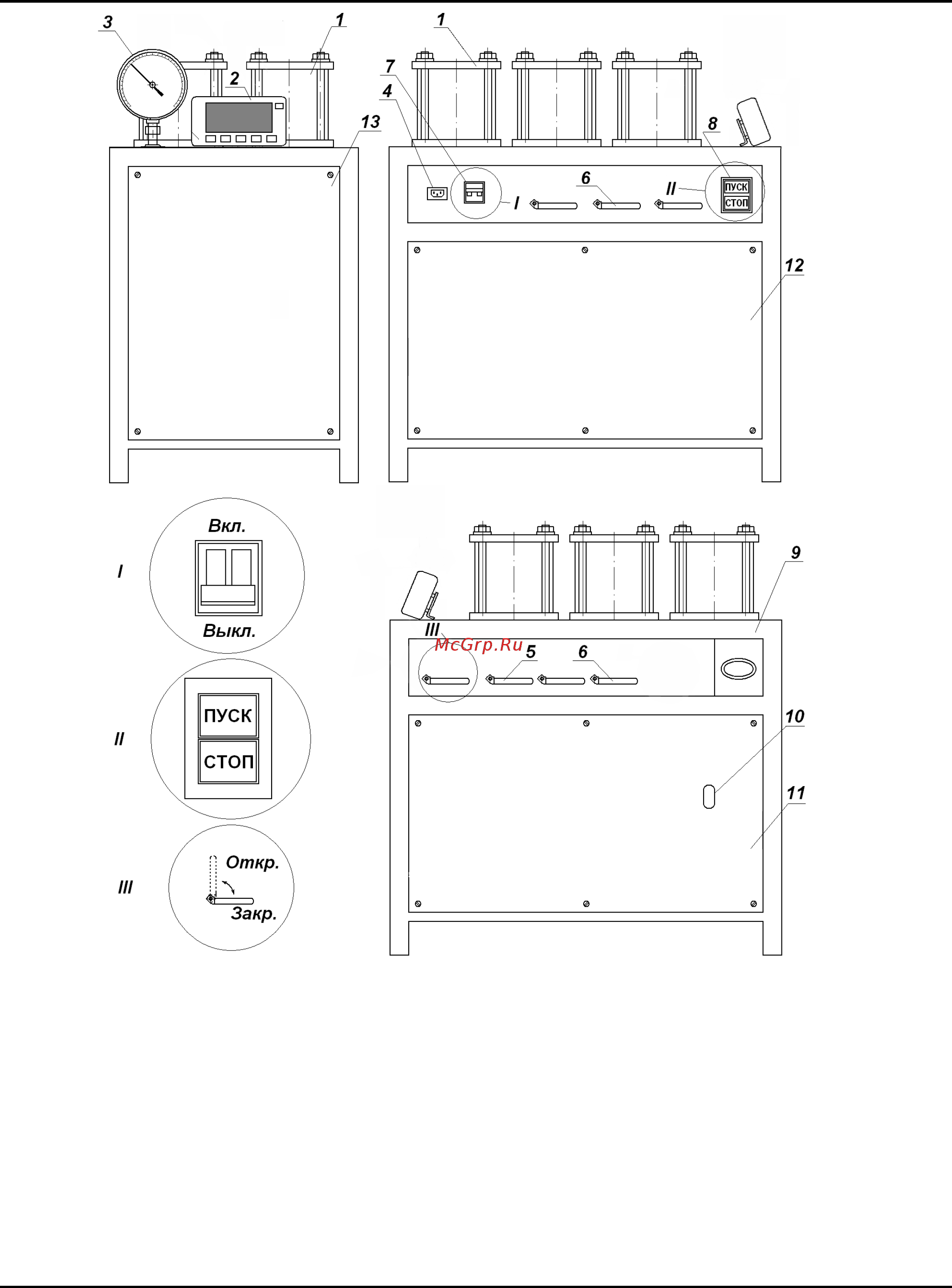

Рисунок 1 - Схема установки для испытания бетона на водоне-

проницаемость УВБ-МГ4 (УВБ-МГ4.01).

1 – камеры испытательные для бетонных образцов; 2 – блок управления;

3 – манометр; 4 – разъем для подключения кабеля питания; 5 – вентиль

сброса давления (В7); 6 – вентили подвода давления к ГИ (В1...В6); 7 –

автоматический выключатель; 8 – кнопки «Пуск», «Стоп»; 9 – заливная

горловина; 10 – окно для контроля уровня воды; 11 - крышка боковая

правая; 12 – крышка боковая левая; 13 – крышка лицевая.
