CTV CTV-D3002EM [14/24] Соединения

Таблица 2

Все соединения должны осуществляться только при выключенном пита-

нии видеодомофона, внешнего источника питания и электрозамка.

Коричневый и белый провода панели включаются в разрыв цепи питания

электрозамка.

Использовать питание видеодомофона для электрозамка запрещено -

оно предназначено только для питания вызывной панели.

Встроенное реле управления замком обеспечивает замыкание и размы-

кание контактов (провода белый и коричневый) при подаче сигнала с

видеомонитора.

Оранжевый и серый провода используются для подключения внешнего

источника питания (ИП) 12В DC 1A.

Фиолетовый и зелёный провода предназначены для подключения считы-

вателя панели к внешнему контроллеру доступа по интерфейсу Wiegand.

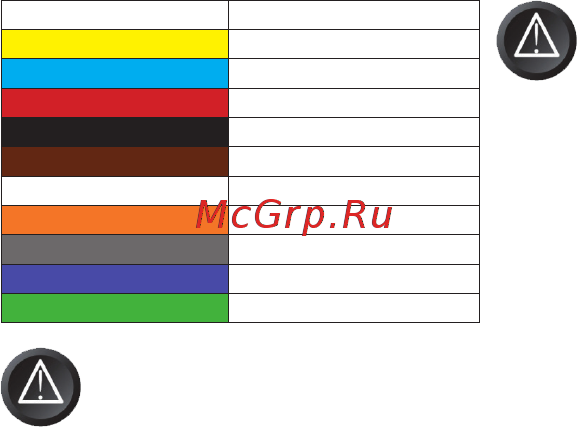

Цвет провода Сигнал

Желтый Видео

Синий Аудио

Красный 12 В

Черный Общий

Коричневый Реле замка

Белый Реле замка

Оранжевый 12 В внешний ИП

Серый Общий внешнего ИП

Фиолетовый Wiegand D0

Зелёный Wiegand D1

Соединения

Вызывная панель подключается согласно этикетке, расположенной на кабеле. Назначение и цвета проводов указаны в Таблице 2

настоящей инструкции.

ВНИМАНИЕ! Для корректной работы вызывной панели и встроенного в неё считывателя/контроллера доступа необхо-

димо использование внешнего источника питания 12В DC 1А, который следует приобретать отдельно! При отсутствии

внешнего ИП, в панели будут работать только видеокамера и микрофон, а динамик, кнопка вызова и встроенный считы-

ватель/контроллер доступа работать не будут!
