CTV CTV-D2500 [12/18] Соединения

Назначение цветных проводов на мониторах различных производителей могут отличаться от назначений проводов панели

CTV-D2500/CTV-D4500AHD. При использовании панели с видеодомофонами других марок, необходимо строго учитывать именно

назначение проводов, а не их цвета. Для исключения неправильной работы и повреждения устройства тщательно изучите ин-

струкции по установке и подключению, как данной вызывной панели, так и видеодомофона. Сопоставьте назначение сигналов

проводников.

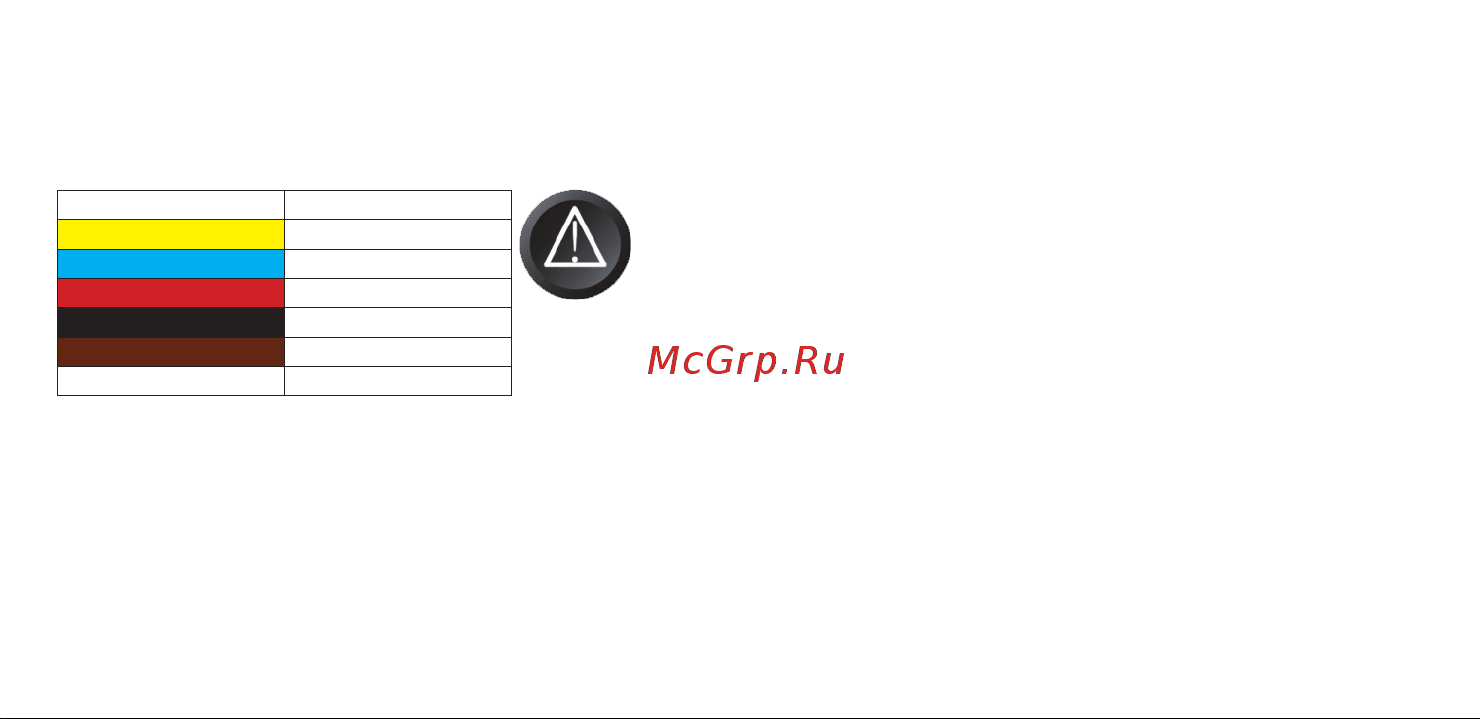

Таблица 2

Все соединения должны осуществляться только при выключенном пита-

нии видеодомофона и электрозамка.

Коричневый и белый провода панели включаются в разрыв цепи питания

электрозамка.

Использовать питание видеодомофона для электрозамка запрещено - оно

предназначено только для питания вызывной панели.

Встроенное реле управления замком обеспечивает замыкание и размыка-

ние контактов (провода белый и коричневый) при подаче сигнала с виде-

омонитора.

Цвет провода Сигнал

Желтый Видео

Синий Аудио

Красный 12 В

Черный Общий

Коричневый Реле замка

Белый Реле замка

Соединения

Вызывная панель подключается согласно этикетке, расположенной на кабеле. Назначение и цвета проводов указаны в Таблице 2

настоящей инструкции.
