CTV CTV Lock-M280 [3/5] Порядок установки замка

Порядок установки замка

Приложите шаблон к полотну двери максимально удалив его от петель. По шаблону

отметьте места будущих отверстий на полотне двери. В полотне двери просверлите

одно сквозное отверстие Ø 12 мм по центру для втулки с резьбой и два несквозных,

глухих отверстия Ø 5 мм глубиной 10-11 мм по краям для направляющих.

В углубления пластины якоря установите две направляющие. Прикрепите пластину

якоря к полотну двери согласно монтажной схеме. Обратите внимание, пластина за

счет резинового кольца должна иметь люфт около 3-5 мм относительно полотна двери

для обеспечения плотного прилегания к замку.

Упругий элемент «Анти-магнит» служит для преодоления остаточной намагниченно-

сти пластины якоря при открывании замка. Его усилие регулируется гайкой c помо-

щью шестигранного ключа из комплекта замка.

Приложите замок к дверному косяку, сопоставьте его с пластиной якоря на двери.

С помощью шестигранного ключа из монтажного комплекта открутите от замка кре-

пежную пластину. Шурупами из монтажного комплекта закрепите крепежную пласти-

ну на дверном косяке, пропустите через отверстие в пластине провода питания замка.

Открутите винт крепления крышки замка, схема питания находится под крышкой.

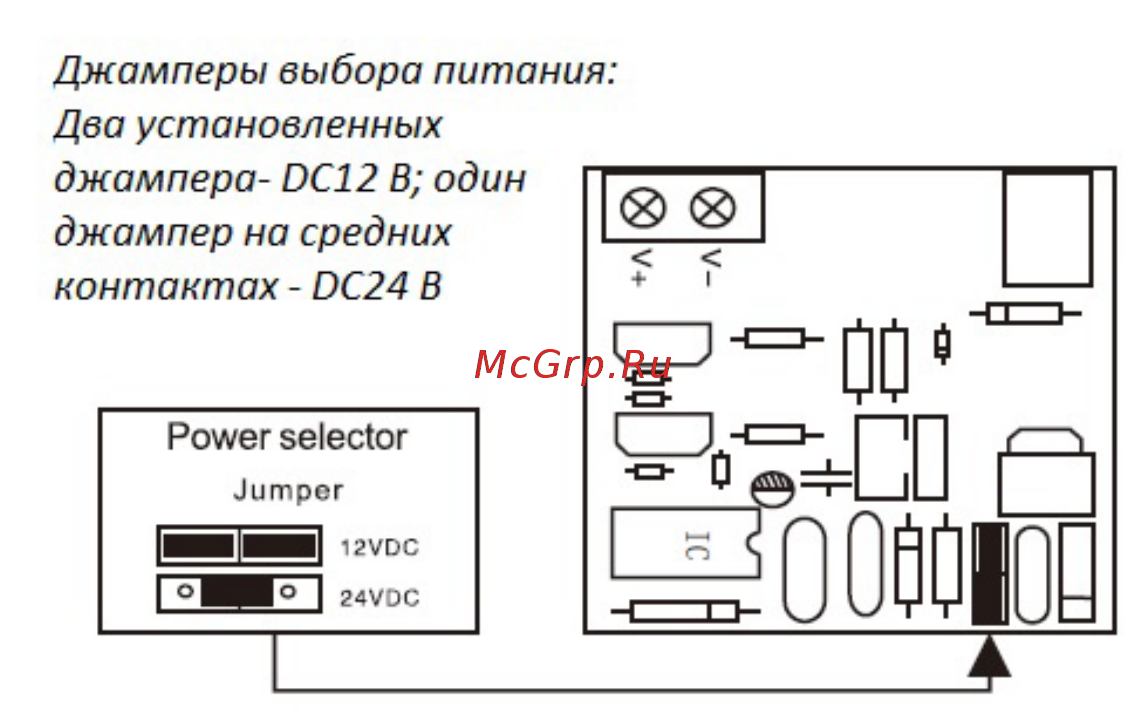

Выберите напряжение питания замка, подключите провода питания замка к клеммам

V+ и V- с соблюдением полярности. Установите крышку на место.

С помощью шестигранного ключа из комплекта замка закрепите замок на крепежной

пластине.

Для обеспечения долгой бесперебойной работы электромагнитного замка дверь должна

быть оснащена доводчиком!

Внимание! Значительно ослабить удерживающее усилие замка могут следующие фак-

торы:

• Замок установлен близко к дверным петлям.

• Якорь замка сильно затянут и не имеет необходимого для нормальной работы люф-

та.

• Напряжение питания ниже рабочего.
