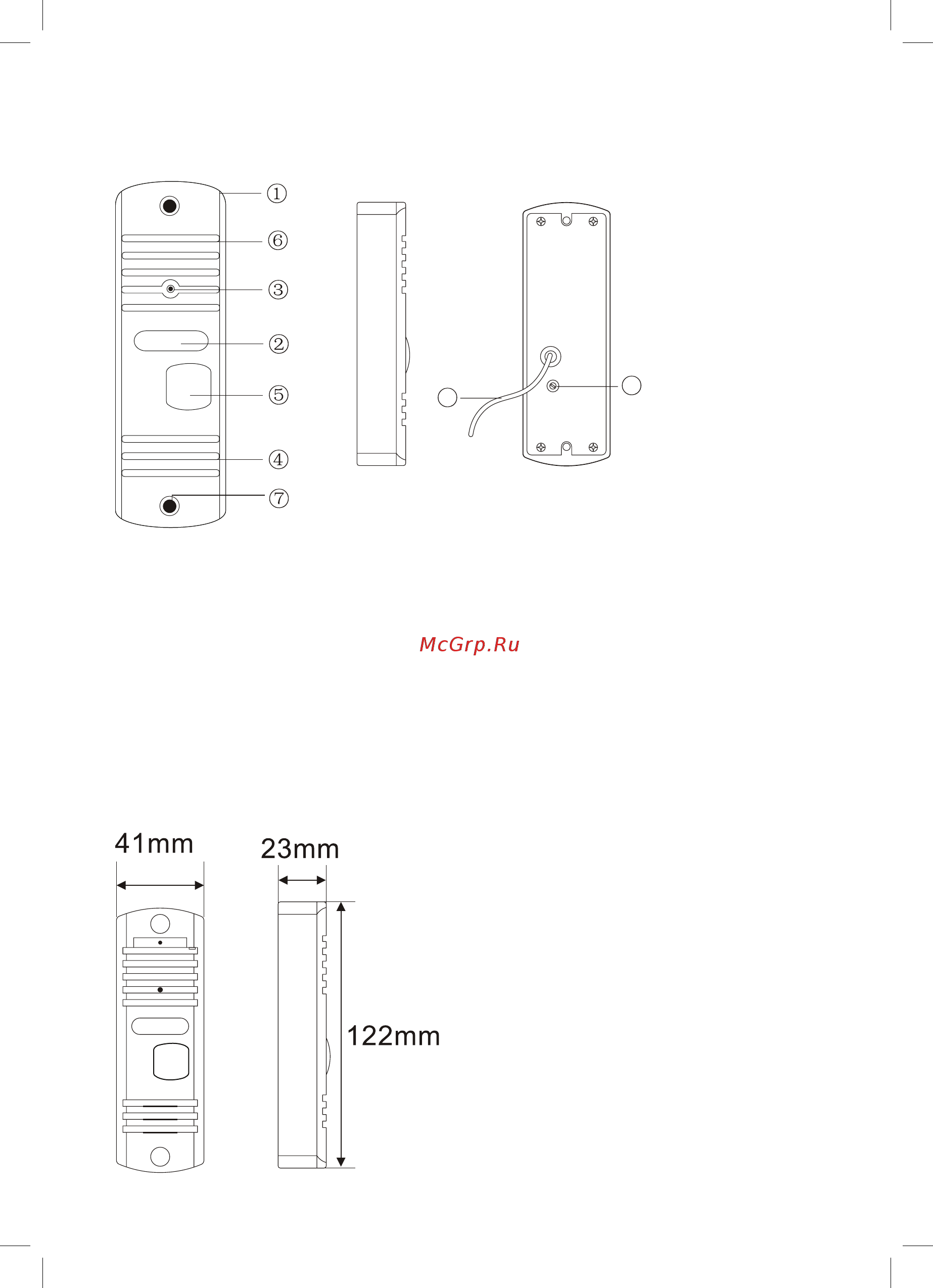

■ ГАБАРИТНЫЕ РАЗМЕРЫ ВЫЗЫВНОЙ ПАНЕЛИ CTV-D10NG
■ КОНСТРУКЦИЯ И ОРГАНЫ УПРАВЛЕНИЯ ВЫЗЫВНОЙ
ПАНЕЛИ CTV-D10NG
1. Корпус
2. ИК-подсветка
3. Камера
4. Динамик
5. Кнопка вызова
6. Микрофон
7.Крепежное отверстие
8. Регулятор звука (расположен
под наклейкой)
9. Кабель подключения к
видеодомофону
9
8
7
