■ СХЕМА ПОДКЛЮЧЕНИЯ

■ Если Вы используете только одну вызывную панель (входит в комплект), то, не-

обходимо подключать ее к разъему монитора CN1, соблюдая соответствие цвета

и назначения соединительных проводов на мониторе и панели (рис. 1). Если вы

собираетесь использовать дополнительную вызывную панель (в комплект не вхо-

дит), то подключите ее к разъему CN2.

Разъёмы CN1 и CN2 имеют одинаковые функциональные возможности (рис. 2).

Назначение и цвета проводов.

1.Красный: DC12B

2.Синий: Аудио

3.Чёрный: «Земля» (GND)

4.Жёлтый: Видео

Управление электрическим замком осуществляется при помощи нормально-ра-

зомкнутых контактов реле(N.O.) вызывной панели (рис 1,2):

1.Коричневый: Замок1

2.Белый: Замок 2

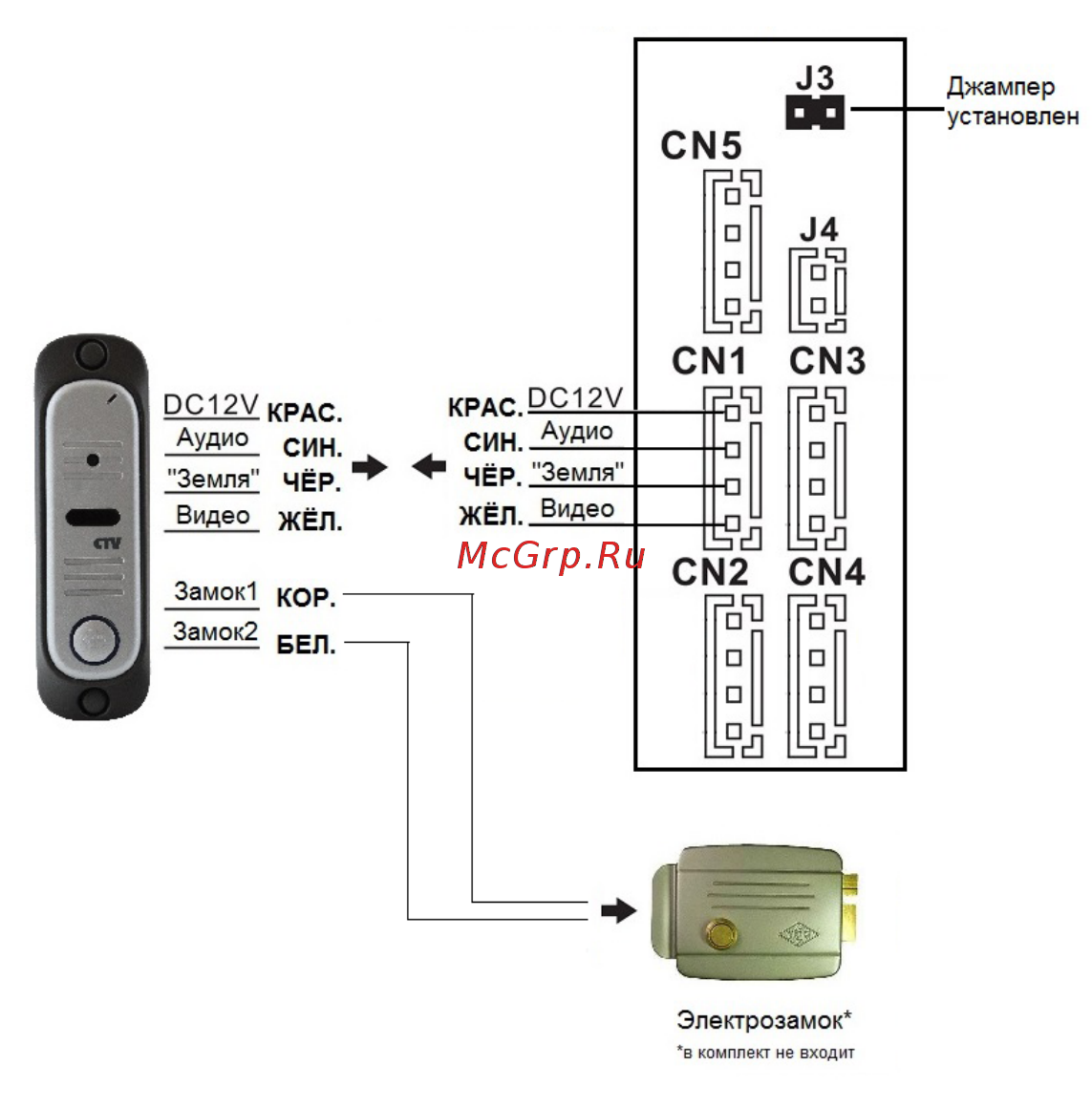

■ Подключение комплекта поставки

Рис.1

ВНИМАНИЕ!

При подключении соблюдайте

соответствие цвета и назначения

соединительных проводов.

Панель коммутации

монитора CTV-M1000

www.ctvcctv.ru

Рисунок 1
