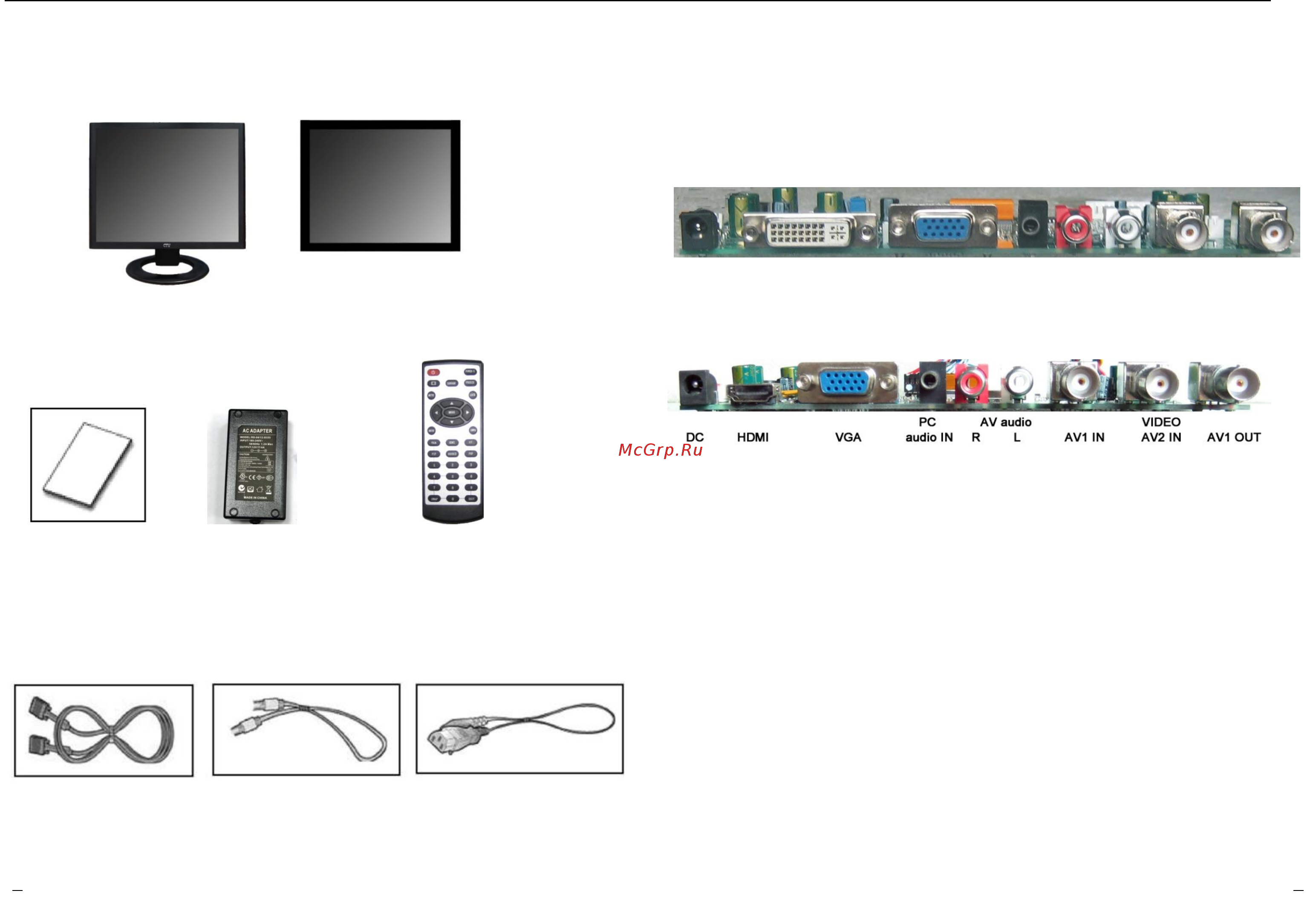

КОМПЛЕКТ ПОСТАВКИ

Пожалуйста, проверьте, Ваш комплект поставки.

Распаковка

Монитор серии PQ Монитор серии TK

(пластиковый корпус) (металлический корпус)

Руководство

Гарантийный талон Блок питания Пульт ДУ

(только для серии TK)

C пульта возможно управление

основными функциями монитора.

Кабель

Кабель VGA Аудио кабель Кабель

электропитания

CONTENTS

1LCD Monitor, 1AC adapter, 1 VGA cable, 1 Audio cable, 1 User manual

1 Remote control (option)

ПОДКЛЮЧЕНИЯ

1. Вид панели подключений

(a).

(b).

Пояснения к разъѐмам панели подключений

DC12V: используется для подключения источника питания

DVI (опционально): для подключения кабеля DVI

HDMI: для подключения кабеля HDMI

VGA: для подключения кабеля VGA

PC AUDIO IN (3.5мм стерео мини джек): используется для приема

аудио от источника звукового сигнала.

VIDEO INPUT (AV1/AV2 IN): для получения низкочастотного

(композитного) видеосигнала по BNC.

VIDEO OUTPUT (AV OUT): Петлевой композитный видеовыход для

передачи сигнала другому монитору.

AUDIO L and R (RCA-разъѐмы стерео): используется для приема

аудио от источника звукового сигнала.

DC12V DVI VGA audio IN R L

IN OUT

RCA audio

BNC video
