Darina F ЕM341 407W [6/32] Установка

Руководство по эксплуатации ЕМ341 00 000 РЭ

УСТАНОВКА

3. УСТАНОВКА

■ По степени защиты от пожара плита относится к приборам типа «X», предназначен-

ным для установки на полу.

■ Плита должна эксплуатироваться в сухом месте с относительной влажностью не

более 80%.

■ Плита должна отстоять от мебели с левой и правой сторон не менее 20 мм.

■ Плиту не следует устанавливать на подставку.

■ Распакованную плиту запрещается переносить за ручку дверцы жарочного шкафа.

Рекомендуется при перемещении плиты поддерживать ее за верхнюю часть жарочно-

го шкафа, при приоткрытой дверце жарочного шкафа.

■ Перед эксплуатацией установите плиту горизонтально. Если ваша плита оснащена

регулируемыми опорами необходимо:

1. Положить плиту на пол, на одну из боковых сторон.

2. Ввернуть опоры в места для установки опор, предварительно выставив их на нужную

высоту.

3. Поднять плиту с пола, установить ее на опоры и поставить на постоянное место, где

она будет эксплуатироваться.

4. Заворачивая или выворачивая опоры, окончательно подрегулировать высоту плиты по

отношению к столешнице кухонной мебели и обеспечить устойчивость плиты (качание

плиты не допускается).

Для устранения случайного проворачивания опор в процессе

эксплуатации подтянуть контргайку на опоре.

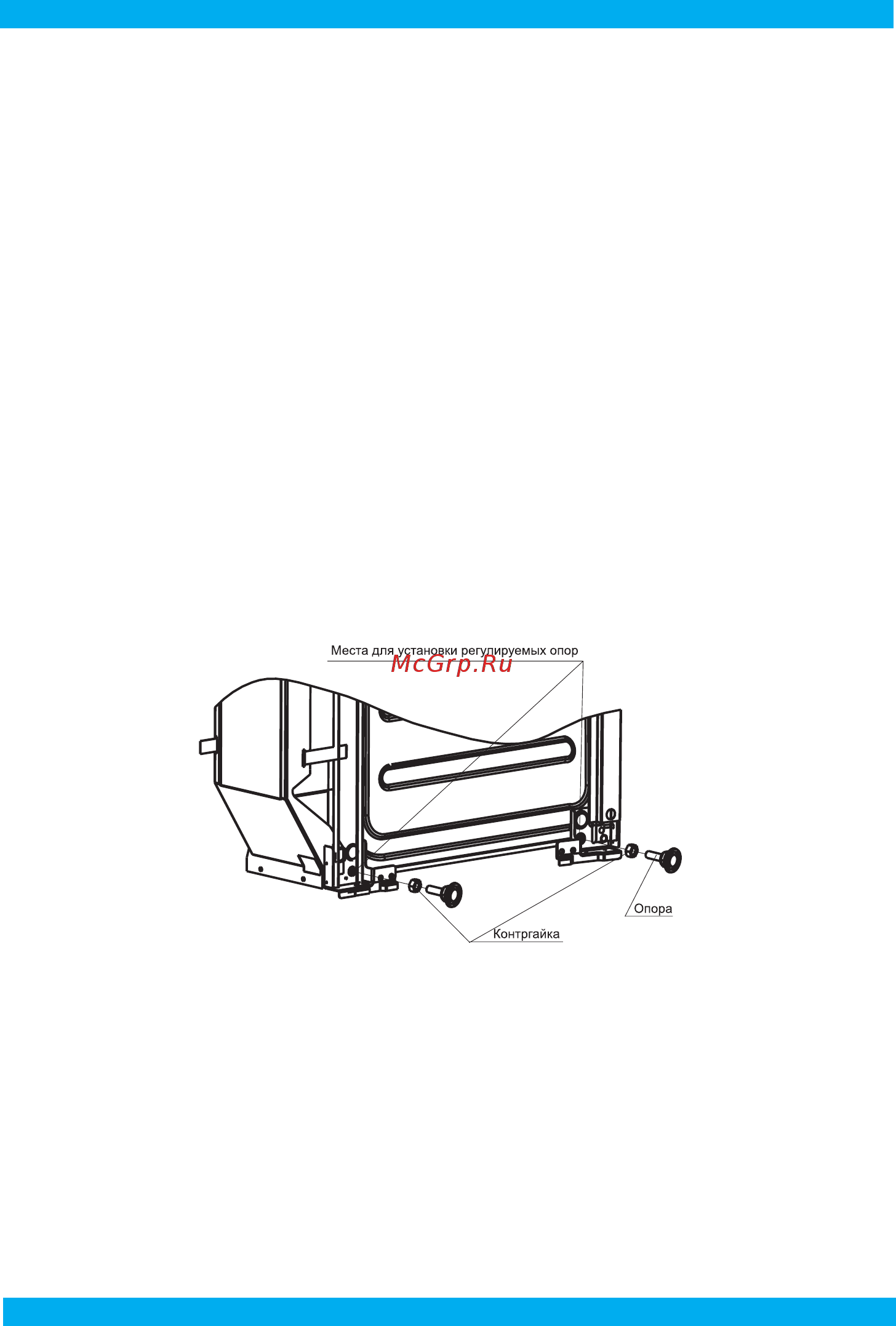

Места для установки регулируемых опор (вид снизу)

■ Для дополнительной безопасности и защиты от опрокидывания Ваша плита уком-

плектована шурупом-полукольцо, цепью длиной 0,15м, дюбелем S8х40 и винтом

саморезом.

Порядок установки:

1. Определить место установки плиты и установить плиту.

2. Провести разметку положения отверстия под установку дюбеля, для чего от угла стола плиты

провести линии на расстоянии 20мм и 100мм согласно рисунку (рис.1.1) и отметить точку их пере-

сечения. Отодвинуть плиту.

3. Просверлить отверстие в точке разметки под дюбель сверлом ∅8 мм глубиной 40-45мм.

4. Забить в отверстие дюбель и ввернуь в него шуруп-полукольцо до упора.

5. Продеть через крайнее звено цепочки винт-саморез и отверткой завернуть его в отверстие

цапфы плиты.

6. Установить плиту на рабочее место и надеть звено цепочки на крюк шурупа-полукольцо, обе-

спечивая ее натяжение.

рис. 1
