Inter-M PMU-360N [10/25] Задняя панель

Цифровой трансляционный микшер-усилитель

PMU-360N/480N/600N

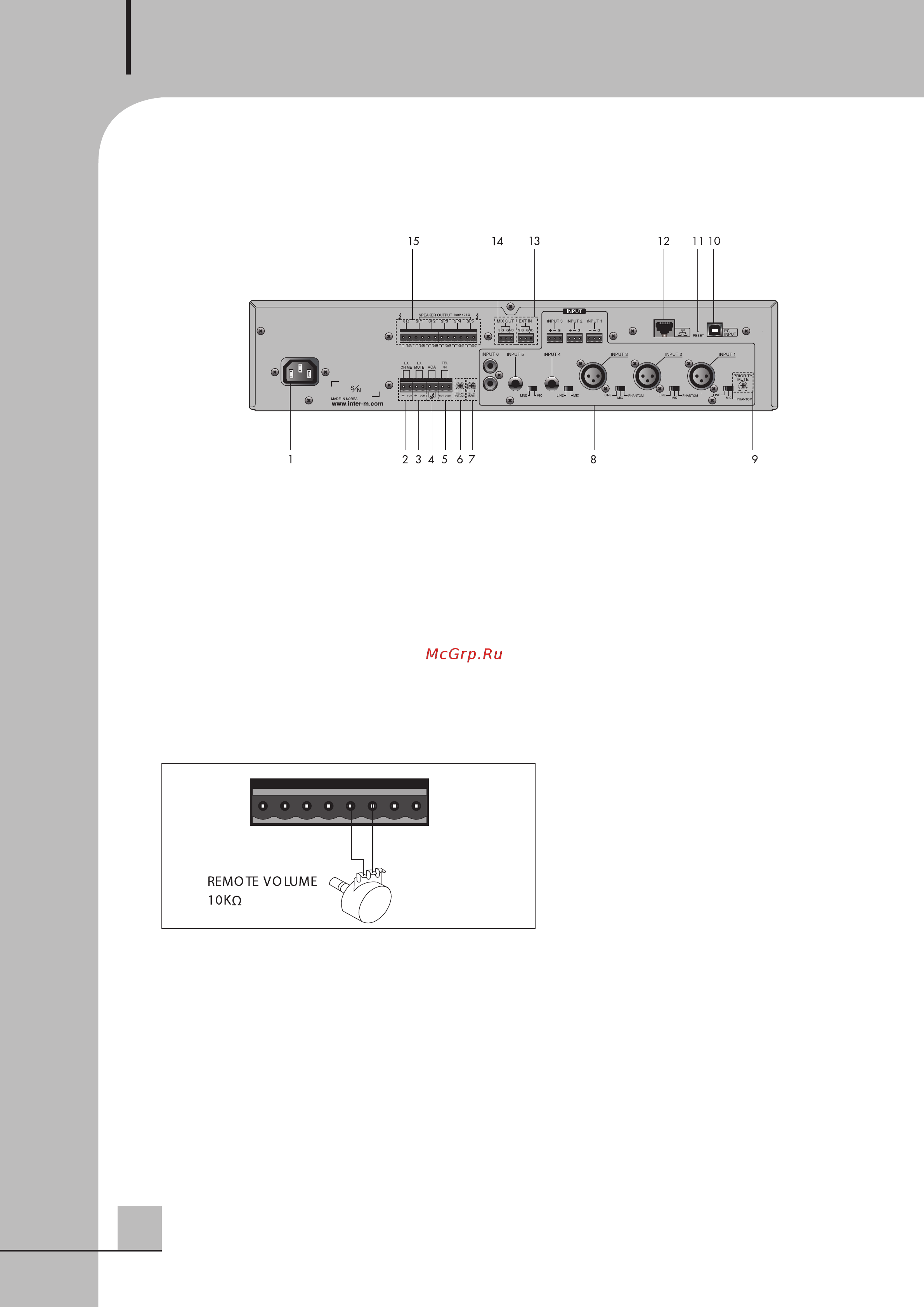

Задняя панель

1. Разъем AC INPUT

Данный разъем предназначен для подключения микшера-усилителя к сети питания

220 В 50 Гц с помощью кабеля, входящего в комплект.

2. Клеммы EXT CHIME

При замыкании данных клемм включается сигнал привлечения внимания «гонг».

3. Клеммы EXT MUTE

При замыкании данных клемм трансляция прекращается, начинает светиться индика-

тор PROTECTION.

4. Клеммы VCA

Данные клеммы используются для подключения внешнего потенциометра и регули-

ровки с помощью него уровня громкости выходного сигнала.

При использовании функции VCA установите регулятор MASTER VOLUME в такое поло-

жение, чтобы при любом положении внешнего регулятора уровень сигнала не превышал

0 дБ.

5. Вход для подключения АТС TEL IN

Данные клеммы предназначены для подключения линейного выхода АТС при органи-

зации громкоговорящей связи с помощью телефонных аппаратов. Вход для подключения

АТС является приоритетным, т.е. при появлении на нем сигнала, сигналы от всех других

источников автоматически приглушаются до уровня, который устанавливается с помо-

щью регулятора TEL IN MUTE.

6. Регулятор TEL IN VOLUME

С помощью данного регулятора устанавливается уровень сигнала на входе TEL IN.

7. Регулятор TEL IN MUTE

С помощью данного регулятора устанавливается уровень приглушения сигналов на

входах INPUT 1-6, а также сигналов «гонг» и «сирена» при появлении сигнала на входе

TEL IN.
