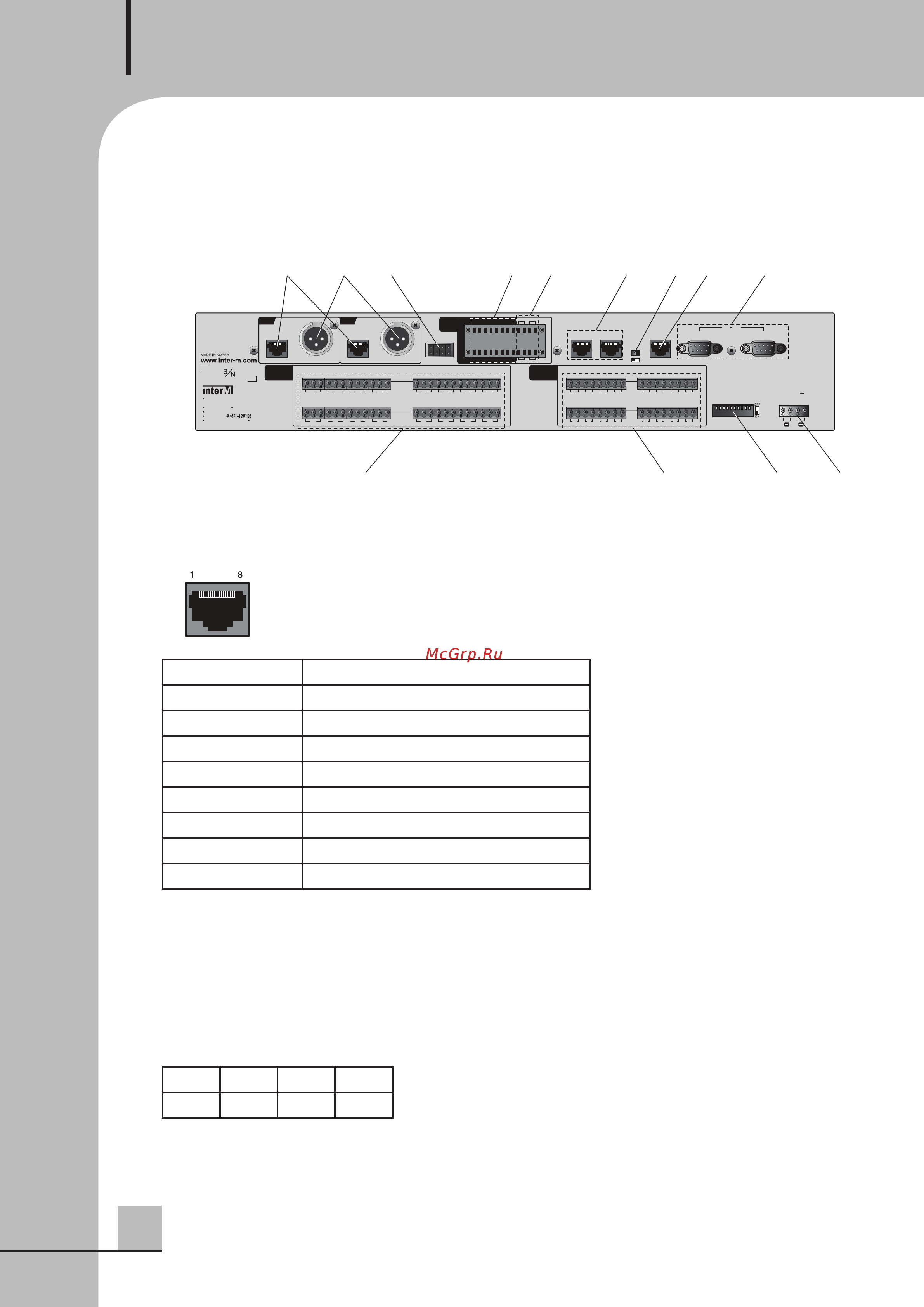

Контроллер системы оповещения/блок расширения
8
ECS-6216P/S
Задняя панель
1. Входы RM1 INPUT, RM2 INPUT (только для ECS-6216P)
Разъемы предназначены для подключения микрофонных панелей RM-6024, телефон-
ных контроллеров TP-6231 или контроллеров микрофонных панелей RME-6108.
Вывод Назначение
1 RS-422 Data - RX+
2 RS-422 Data - RX-
3 RS-422 Data - TX-
4 Live Data
5 GND
6 RS-422 Data - TX+
7 Balanced Audio HOT
8 Balanced Audio COM
2. Выходы RM1 AUDIO OUT, RM2 AUDIO OUT (только для ECS-6216P)
Балансные линейные выходы с разъемами XLR 3pin предназначены для подключения
ко входам REMOTE 1 и REMOTE 2 блоков EP-616 или PG-604.
3. Разъем EMG/PANEL (только для ECS-6216P)
С помощью данного разъема контроллер системы оповещения ECS-6216P управ-
ляет блоками EP-6216, EP-616 или PG-604.
8 7 6 5
4 3 2 1
RM1
INPUT
AUDIO
OU
T
AUDIO
OUT
RM2
INPUT
LINK IN LINK OUT UPGRADE
SOURCE 1
RS 232
SOURCE 2
EMG PANEL
/
ADDRESS
12345678910
123 4 567 8
91011
12 13 14 15 16
7654321
8
91011
12 13 14 15 16
TERM.
LOAD OPEN
12345678
910111213141516
FIRE
SENSOR
SPEAKER
OUTPUT
AMP
INPUT
ECHEHCEHCEHC EE CHCHCHCHCHCHCHCHCHCHECHECH
만일 기재에 이상이 있을 경우
감전 또는 화재의 위험이 있으니
캐비넷을 열거나 내부를 만지지
마십시오.
제품명칭 :
EMERGENCY COMBINATION
SYSTEM
모델명 :
ECS 6216P
정격전압 :
DC 24V, 900mA
제조자명
:
고객지원팀
TEL : 1588 7074
PD TIMER
EXT
COM
DC 24V
123
31211101
45 678 9
