Турникет-трипод тумбовый электромеханический PERCo-TBC01.1A
5
стяжка неоткрывающаяся 100 мм, шт. ................................................................. 6
Эксплуатационная документация:
паспорт, экз. ............................................................................................................. 1
руководство по эксплуатации, экз. ......................................................................... 1
Упаковка:
ящик транспортировочный, шт. ............................................................................. 1
4.2 Дополнительное оборудование и дополнительные
монтажные принадлежности
В дополнение к стандартному комплекту поставки по отдельному заказу может быть
поставлено дополнительное оборудование и дополнительные монтажные
принадлежности.
Дополнительное оборудование:
источник питания, шт. ............................................................................................ 1
устройство РУ
1
, к-т ................................................................................................. 1
Дополнительные монтажные принадлежности:
анкер PFG IR 10-15 (фирма «SORMAT», Финляндия), шт. ................................. 4
Примечание:
Технические данные дополнительного оборудования приведены в
эксплуатационной документации, поставляемой с указанным оборудованием.

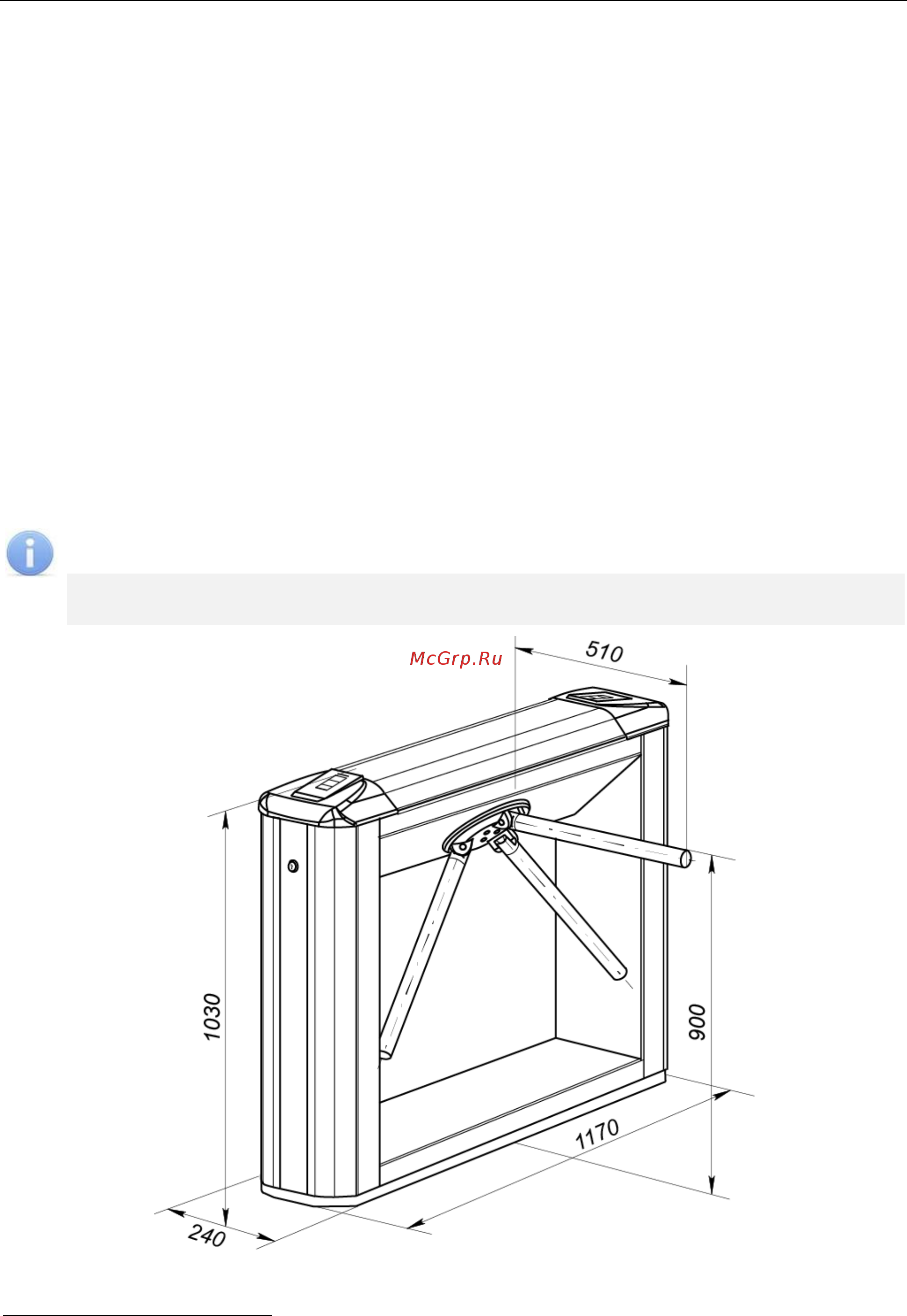

Рисунок 1. Габаритные размеры турникета
1
Комплект устройства РУ состоит из приемника, подключаемого к плате управления, и
передатчиков в виде брелоков.
