УАЛТ.183.000.00РЭ

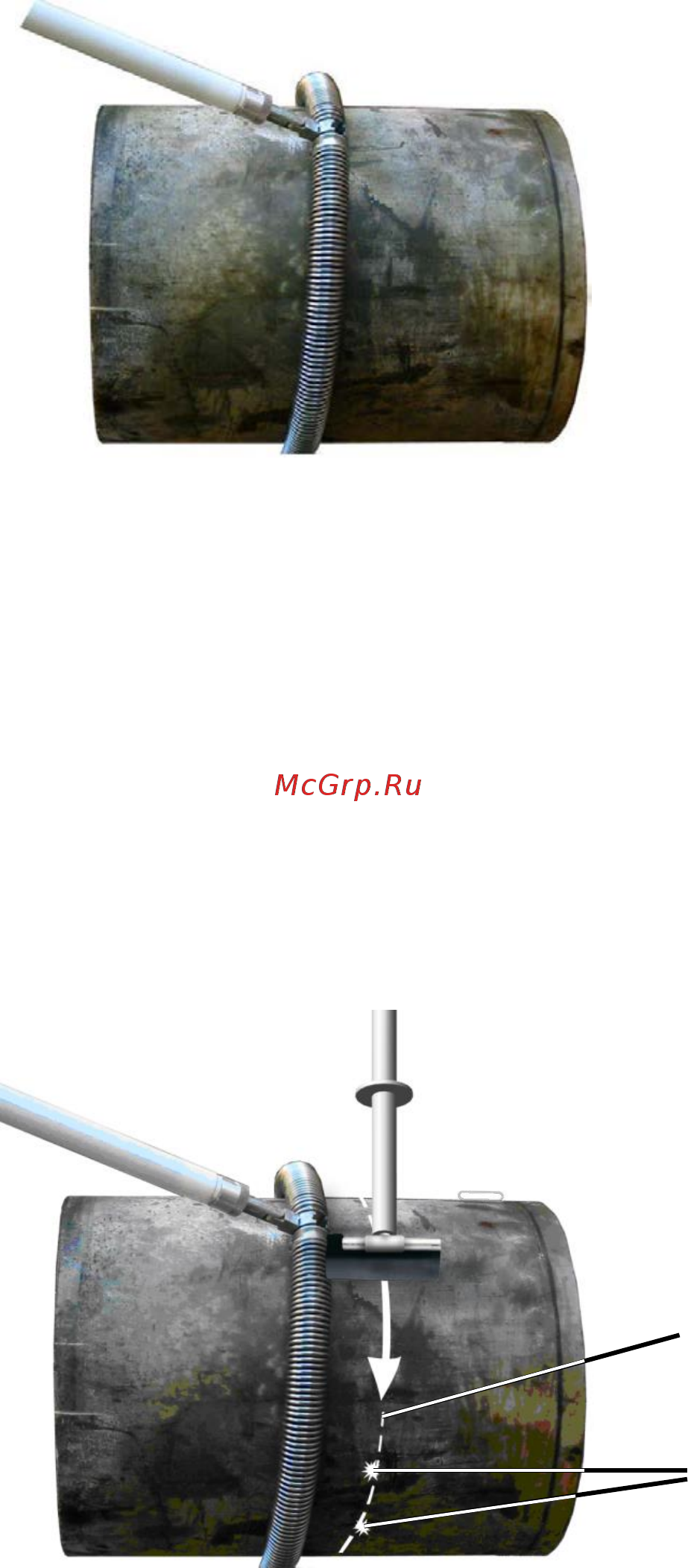

Рис. 26. Подготовленный к проведению контроля пружинный электрод с подсоединенными

захватом и удлинителем

7.6.7. В случае, когда трудно визуально определить место нахождения дефекта,

необходимо использовать дополнительный резиновый электрод с

электробезопасной рукояткой и минимальной зоной контроля. После фиксации

дефекта пружинным электродом, необходимо вывести его из зоны

предполагаемого дефекта (сигнализация не должна срабатывать). При помощи

дополнительного резинового электрода с электробезопасной рукояткой

необходимо провести контроль поверхности трубы в месте предполагаемого

дефекта, для чего следует перемещать резиновый электрод по окружности,

касаясь при этом торцом его резиновой пластины пружинного электрода, как

показано на рисунке 27.

Рис. 27. Локализация дефекта при помощи дополнительного резинового электрода с

электробезопасной рукояткой

7.6.8. В процессе контроля необходимо периодически производить перестановку

заземляющего штыря (магнита) вдоль трубопровода. При этой операции прибор

должен быть выключен.

7.6.9. Обнаруженные в процессе контроля дефектные участки изоляционного

покрытия трубопровода должны отмечаться для последующего ремонта.

ЗАПРЕЩАЕТСЯ производить ремонт покрытия на расстоянии менее 5 м от места

расположения контролирующего электрода включенного прибора.

7.6.10. По окончании работы выключите прибор, используя тумблер «ВКЛ» на

передней панели, прикоснитесь электродом к штырю-заземлителю или магниту

локализованный

дефект

место

предполагаемого

дефекта (линия)
