УАЛТ.183.000.00РЭ

5. УСТРОЙСТВО И РАБОТА ПРИБОРА

5.1. Принцип действия прибора основан на электрическом пробое (искровом разряде)

воздушных промежутков между приложенным к поверхности покрытия объекта

контроля электродом, подключенным к одному полюсу источника испытательного

напряжения (выход высоковольтного трансформатора-держателя), и металлической

конструкцией, к которой подключен второй полюс указанного источника

испытательного напряжения (разъем заземления блока контроля) непосредственно

(разъемом «крокодил» или магнитом) или через грунт при помощи штыря -

заземлителя и провода заземления (рис. 2 ).

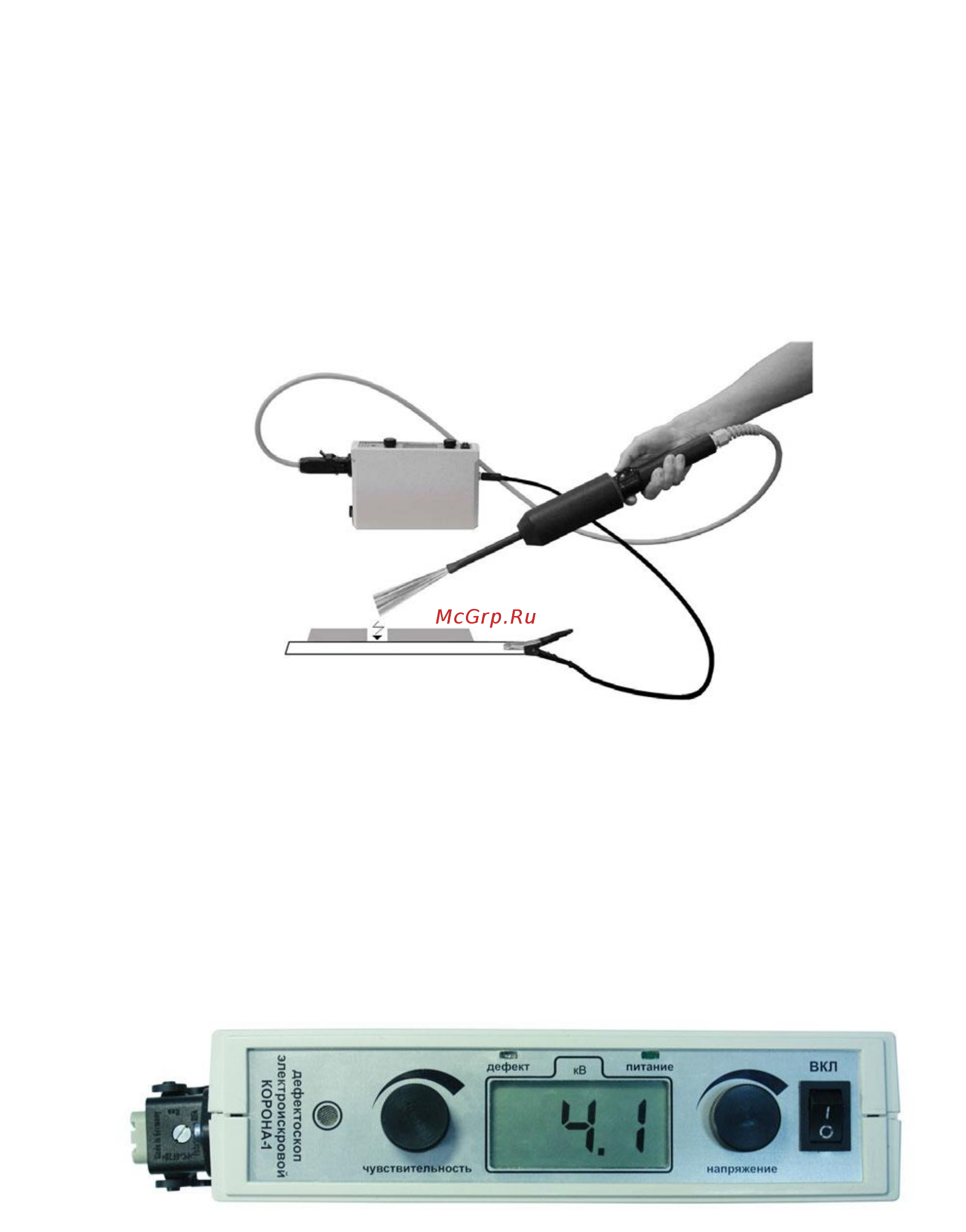

Рис.2 Подключение прибора при проведении контроля

Электрический пробой воздушных промежутков испытательным напряжением,

приложенным между электродом и металлической конструкцией, преобразуется в

электрические сигналы, фиксируемые устройством звуковой и световой сигнализации.

5.2. ОРГАНЫ РЕГУЛИРОВКИ, НАСТРОЙКИ И СИГНАЛИЗАЦИИ

Внешний вид органов управления, регулировки и индикации прибора представлен

на рис. 3.

Рис. 3. Внешний вид органов управления, регулировки и индикации прибора

5.2.1. Блок контроля. Расположение и назначение органов управления, регулировки

и индикации прибора. На лицевой панели блока контроля расположены:

5.2.1.1. Потенциометр - регулятор «НАПРЯЖЕНИЕ» для задания величины

испытательного напряжения.
