Лантан SD-4208-G-DSC [23/106] Глава 4 сетевые приложения
![Лантан SD-4208-G-DSC [23/106] Глава 4 сетевые приложения](/views2/1264426/page23/bg17.png)
SD-4208-G-DSC: Руководство пользователя (вер.2)
15
_________________________________________________________________________________________________________________________________________________________________
ПЛКСистемы, Москва, 2016 г.
Глава 4.
В этой главе приведены некоторые примеры применения с целью помочь пользователю лучше
понять возможности по применению промышленного коммутатора.
Сетевые приложения

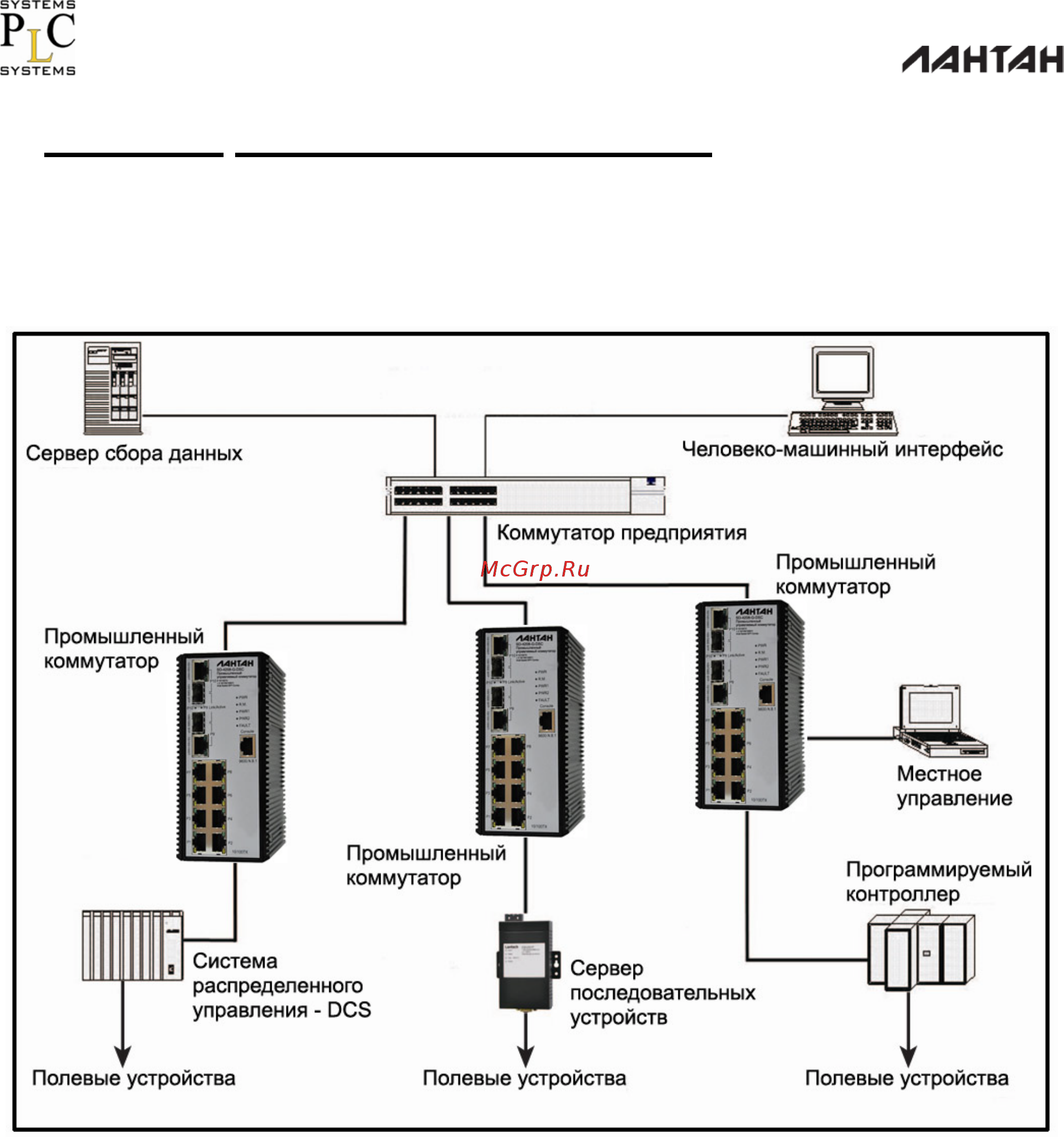

Один из примеров применения промышленного коммутатора, показан ниже:
