Dell Inspiron 5767, 5767-7513 Инструкция по эксплуатации онлайн [18/111] 221671
![Dell inspiron 5767, 5767-3164 Инструкция по эксплуатации онлайн [18/111] 181265](/views2/1218026/page18/bg12.png)

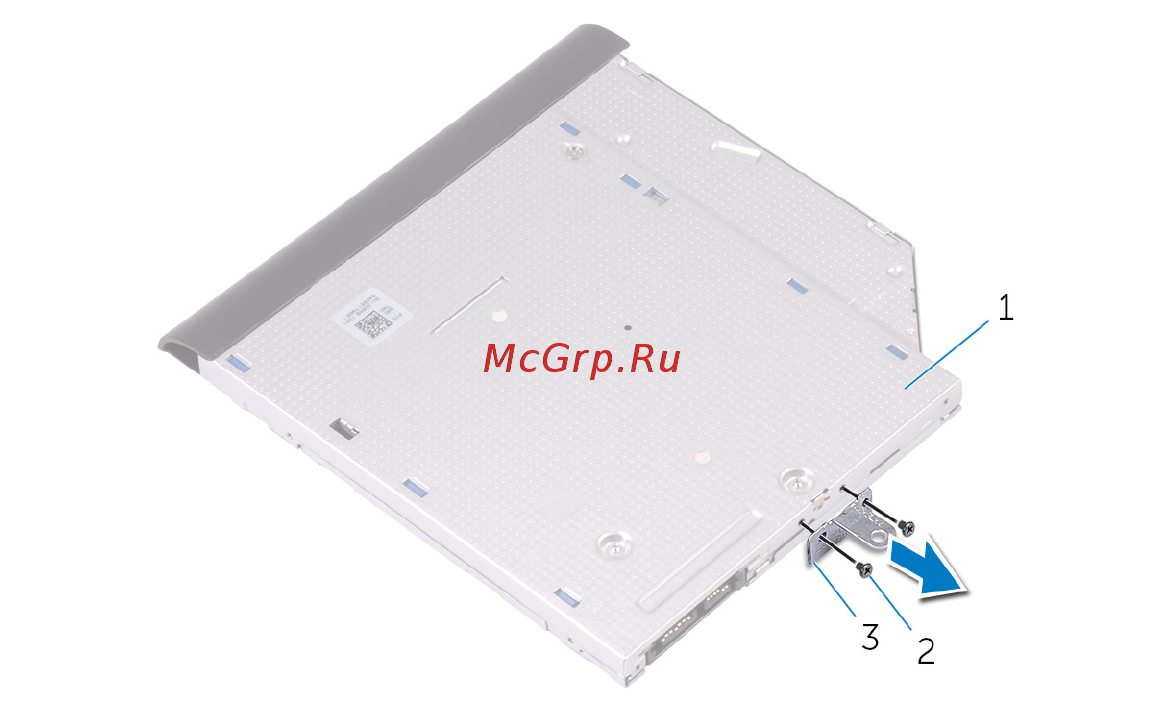

5 Снимите скобу оптического дисковода.
1 оптический дисковод 2 винты M2x3 (2)
3 консоль оптического
дисковода
18
