Последовательность действий
1 Выверните винты, которыми нижняя крышка крепится к упору для рук и
клавиатуре в сборе.

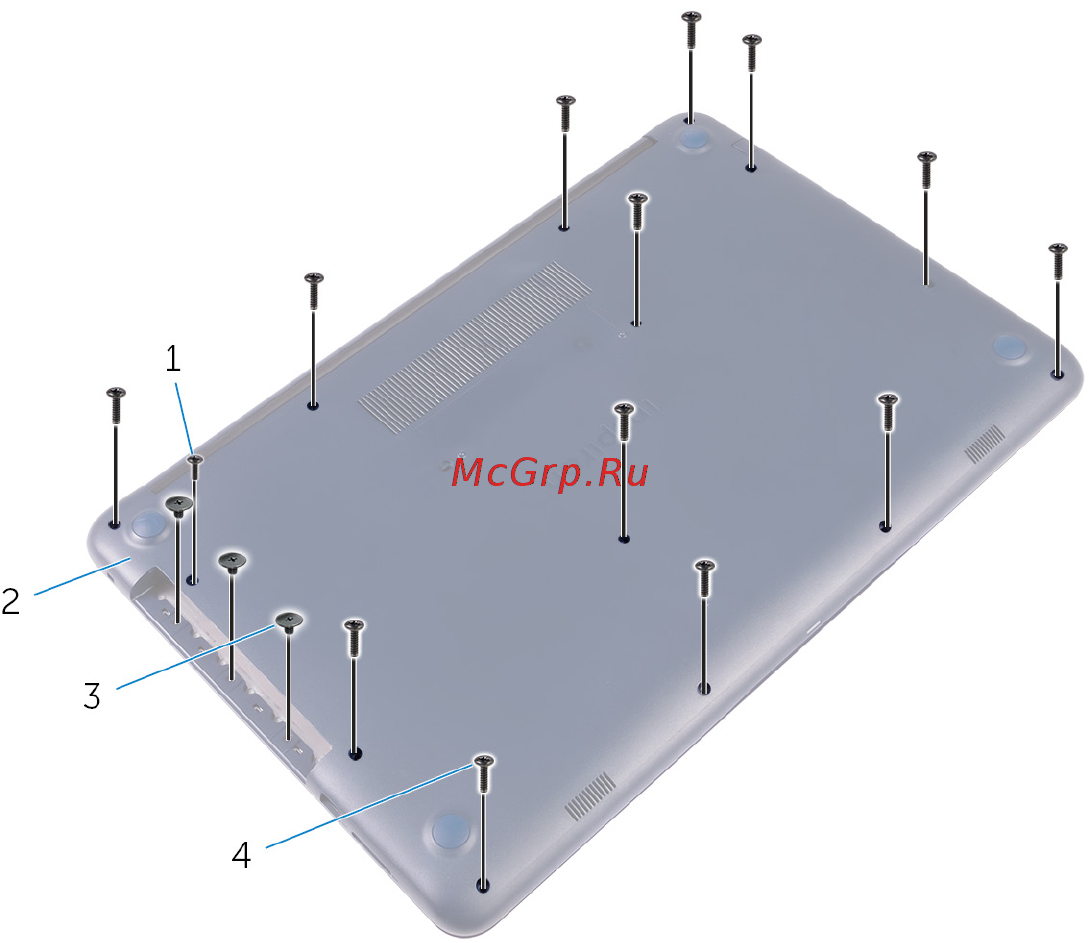

1 винт M2x4 2 нижняя крышка
3 винты M2x2 (3) 4 винты M2,5x8 (13)
2 С помощью пластиковой палочки подденьте и снимите нижнюю крышку,
начиная с верхнего левого угла основания компьютера.
22
