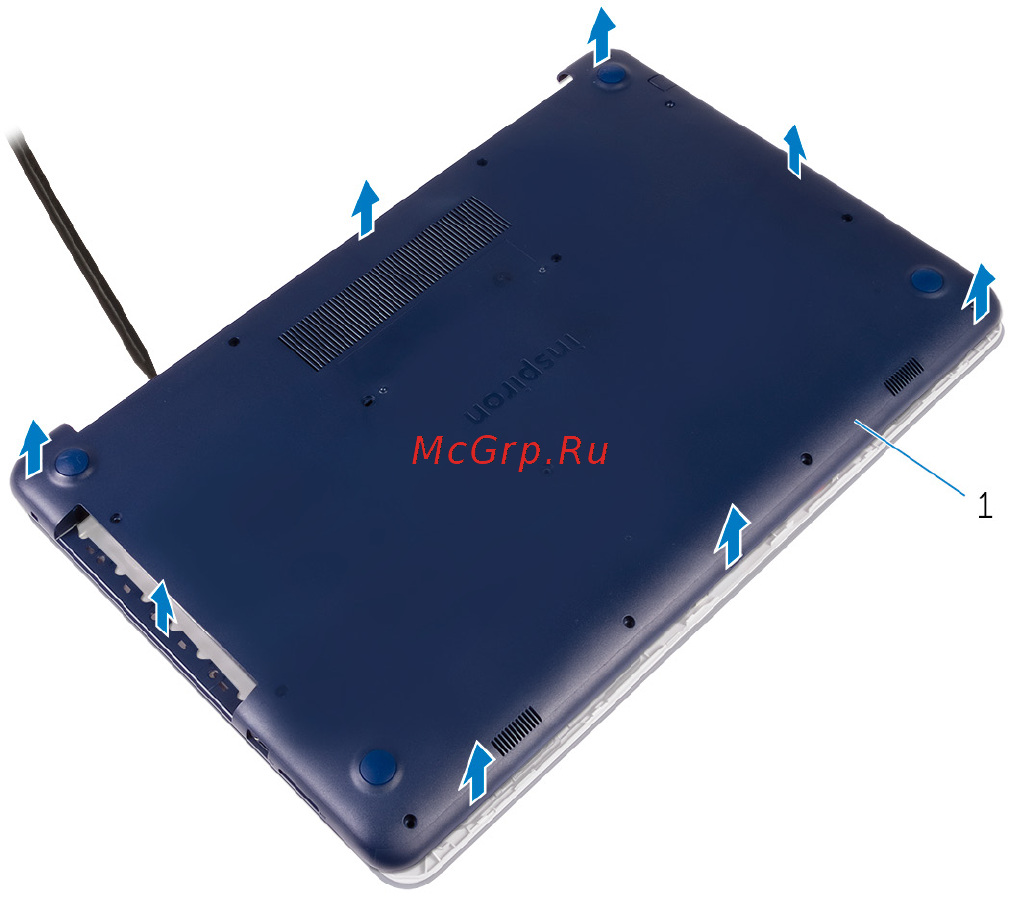

3 Приподнимите нижнюю крышку и снимите ее с упора для рук и клавиатуры
в сборе под углом.
1 нижнюю крышку
23
Содержание
- Inspiron 17 5000 руководство по обслуживанию 1
- Осторожно предупреждение указывает на опасность повреждения оборудования или потери данных и подсказывает как этого избежать 2
- Предупреждение указывает на риск повреждения оборудования получения травм или на угрозу для жизни 2
- Примечание указывает на важную информацию которая поможет использовать компьютер более эффективно 2
- Примечания предупреждения и предостережения 2
- Inspiron 17 5000 руководство по обслуживанию 3
- Извлечение оптического дисковода 6 3
- Подготовка к работе с внутренними компонентами компьютера 0 3
- После работы с внутренними компонентами компьютера 5 3
- Снятие батареи 5 3
- Снятие нижней крышки 21 3
- Содержание 3
- Установка батареи 7 3
- Установка нижней крышки 4 3
- Установка оптического дисковода 0 3
- Извлечение батарейки типа таблетка 2 4
- Извлечение жесткого диска 8 4
- Извлечение модулей памяти 32 4
- Извлечение платы беспроводной сети 7 4
- Установка батареи типа таблетка 4 4
- Установка жесткого диска 1 4
- Установка модулей памяти 4 4
- Установка платы беспроводной сети 9 4
- Извлечение динамиков 9 5
- Извлечение платы ввода вывода 2 5
- Снятие платы индикатора состояния 5 5
- Снятие сенсорной панели 5 5
- Установка динамиков 51 5
- Установка платы ввода вывода 54 5
- Установка платы индикатора 58 5
- Установка сенсорной панели 8 5
- Извлечение радиатора в сборе 2 6
- Извлечение системной платы 9 6
- Извлечение соединительной планки оптического дисковода 59 6
- Снятие дисплея 65 6
- Установка дисплея 68 6
- Установка радиатора в сборе 4 6
- Установка системной платы 4 6
- Установка соединительной планки оптического дисковода 1 6
- Извлечение кабеля дисплея 99 8
- Извлечение камеры 6 8
- Снятие панели дисплея 9 8
- Снятие шарниров дисплея 93 8
- Установка кабеля дисплея 102 8
- Установка камеры 8 8
- Установка панели дисплея 2 8
- Установка шарниров дисплея 95 8
- Инструкции по технике безопасности 10
- Перед началом работы 10
- Подготовка к работе с внутренними компонентами компьютера 10
- Рекомендуемые инструменты 12
- Список винтов 12
- После работы с внутренними компонентами компьютера 15
- Извлечение оптического дисковода 16
- Последовательность действий 16
- Последовательность действий 20
- Установка оптического дисковода 20
- Предварительные действия 21
- Снятие нижней крышки 21
- Последовательность действий 22
- Действия после завершения операции 24
- Последовательность действий 24
- Установка нижней крышки 24
- Последовательность действий 25
- Предварительные действия 25
- Снятие батареи 25
- Действия после завершения операции 27
- Последовательность действий 27
- Установка батареи 27
- Извлечение жесткого диска 28
- Последовательность действий 28
- Предварительные действия 28
- Действия после завершения операции 31
- Последовательность действий 31
- Установка жесткого диска 31
- Извлечение модулей памяти 32
- Последовательность действий 32
- Предварительные действия 32
- Последовательность действий 34
- Установка модулей памяти 34
- Действия после завершения операции 35
- Извлечение платы беспроводной сети 37
- Последовательность действий 37
- Предварительные действия 37
- Последовательность действий 39
- Установка платы беспроводной сети 39
- Действия после завершения операции 41
- Извлечение батарейки типа таблетка 42
- Последовательность действий 42
- Предварительные действия 42
- Действия после завершения операции 44
- Последовательность действий 44
- Установка батареи типа таблетка 44
- Последовательность действий 45
- Предварительные действия 45
- Снятие сенсорной панели 45
- Действия после завершения операции 48
- Последовательность действий 48
- Установка сенсорной панели 48
- Извлечение динамиков 49
- Последовательность действий 49
- Предварительные действия 49
- Действия после завершения операции 51
- Последовательность действий 51
- Установка динамиков 51
- Извлечение платы ввода вывода 52
- Последовательность действий 52
- Предварительные действия 52
- Действия после завершения операции 54
- Последовательность действий 54
- Установка платы ввода вывода 54
- Последовательность действий 55
- Предварительные действия 55
- Снятие платы индикатора состояния 55
- Действия после завершения операции 58
- Последовательность действий 58
- Установка платы индикатора 58
- Извлечение соединительной планки оптического дисковода 59
- Последовательность действий 59
- Предварительные действия 59
- Действия после завершения операции 61
- Последовательность действий 61
- Установка соединительной планки оптического дисковода 61
- Извлечение радиатора в сборе 62
- Последовательность действий 62
- Предварительные действия 62
- Действия после завершения операции 64
- Последовательность действий 64
- Установка радиатора в сборе 64
- Последовательность действий 65
- Предварительные действия 65
- Снятие дисплея 65
- Действия после завершения операции 68
- Последовательность действий 68
- Установка дисплея 68
- Извлечение системной платы 69
- Последовательность действий 69
- Предварительные действия 69
- Последовательность действий 74
- Установка системной платы 74
- Действия после завершения операции 75
- Извлечение платы кнопки питания 76
- Последовательность действий 76
- Предварительные действия 76
- Действия после завершения операции 78
- Последовательность действий 78
- Установка платы кнопки питания 78
- Последовательность действий 79
- Предварительные действия 79
- Снятие разъема адаптера питания 79
- Действия после завершения операции 81
- Последовательность действий 81
- Установка разъема адаптера питания 81
- Предварительные действия 82
- Снятие упора для рук и клавиатуры в сборе 82
- Последовательность действий 83
- Действия после завершения операции 84
- Последовательность действий 84
- Установка упора для рук и клавиатуры в сборе 84
- Последовательность действий 86
- Предварительные действия 86
- Снятие лицевой панели дисплея 86
- Действия после завершения операции 88
- Последовательность действий 88
- Установка лицевой панели дисплея 88
- Последовательность действий 89
- Предварительные действия 89
- Снятие панели дисплея 89
- Действия после завершения операции 92
- Последовательность действий 92
- Установка панели дисплея 92
- Последовательность действий 93
- Предварительные действия 93
- Снятие шарниров дисплея 93
- Действия после завершения операции 95
- Последовательность действий 95
- Установка шарниров дисплея 95
- Извлечение камеры 96
- Последовательность действий 96
- Предварительные действия 96
- Действия после завершения операции 98
- Последовательность действий 98
- Установка камеры 98
- Извлечение кабеля дисплея 99
- Последовательность действий 99
- Предварительные действия 99
- Действия после завершения операции 102
- Последовательность действий 102
- Установка кабеля дисплея 102
- Последовательность действий 103
- Предварительные действия 103
- Снятие задней крышки дисплея и антенны в сборе 103
- Действия после завершения операции 105
- Последовательность действий 105
- Установка задней крышки дисплея и антенны в сборе 105
- Перепрограммирование bios 106
- Индикаторы диагностики системы 107
- Материалы для самостоятельного разрешения вопросов 110
- Справка и обращение в компанию dell 110
- Обращение в компанию dell 111
