![Dell Inspiron 5767, 5767-2709 Инструкция по эксплуатации онлайн [29/111] 221867](/views2/1218026/page29/bg1d.png)

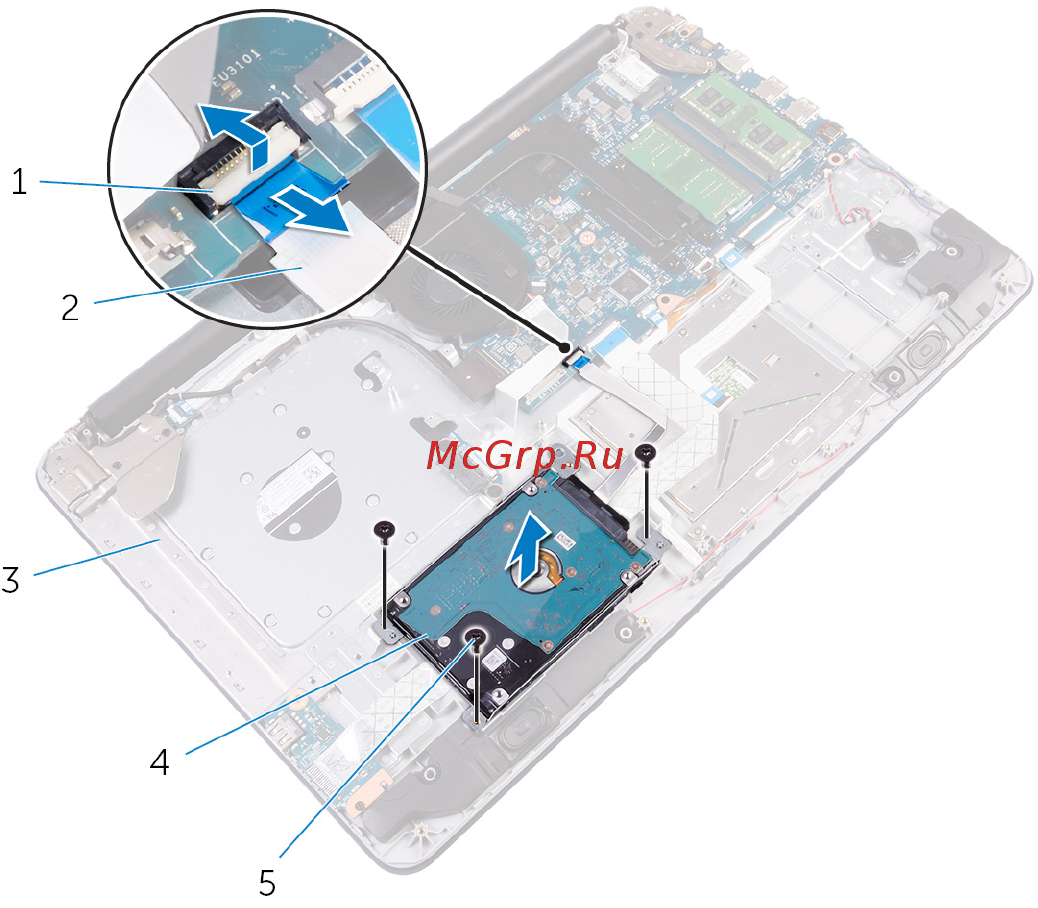

3 Извлеките жесткий диск в сборе из упора для рук и клавиатуры в сборе.
1 защелка 2 кабель жесткого диска
3 упор для рук и клавиатура в
сборе
4 жесткий диск в сборе
5 винты M2,5x5 (3)
4 Выверните винты, которыми каркас жесткого диска крепится к жесткому
диску.
29
